本文使用VirtualBox，在最小化安装的Oracle Linux 7.3中，安装一个单实例的Oracle Database 12c Release 2。目的是为Oracle Database 12c的学习和研究提供一个快速可靠的实验环境。

本文会以图形界面的方式安装数据库，如果想通过命令行的方式进行安装的话，请参考本站的另一篇文章《Oracle Linux 7 下静默安装 Oracle 12c》。

环境说明

主机： macOS Sierra (10.12.4)，内存16GB，处理器Intel Core i5 2.4GHz x 4
虚拟环境：VirtualBox 5.1.16
数据库安装操作系统： Oracle Linux 7.3 x64位

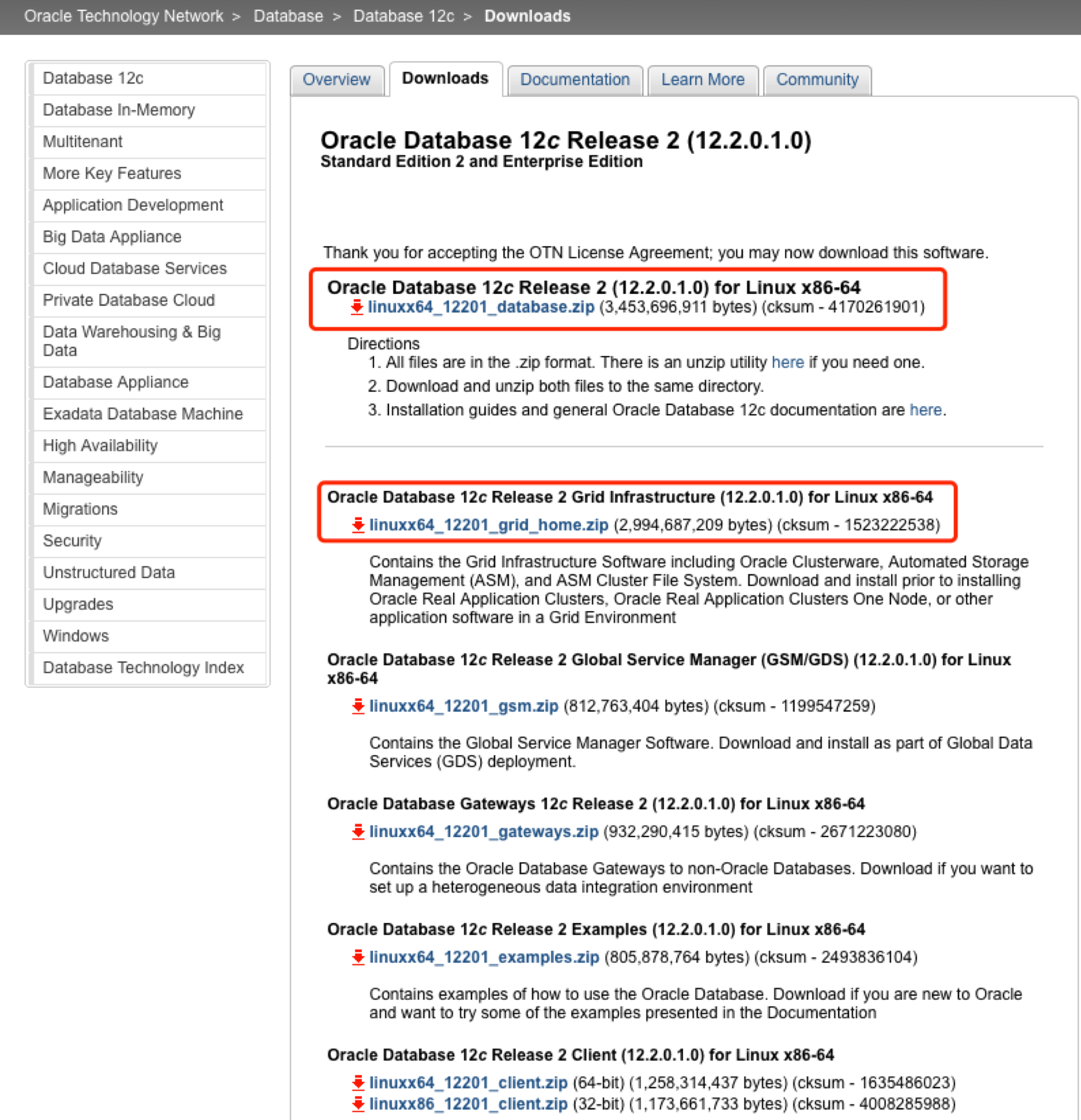

数据库安装文件：Oracle Database 12c Release 2(12.2.0.1.0)，可以在Oracle主页中下载到。需要下载的文件名称为 linuxx64_12201_database.zip。

数据库安装文件下载

VirtualBox设置

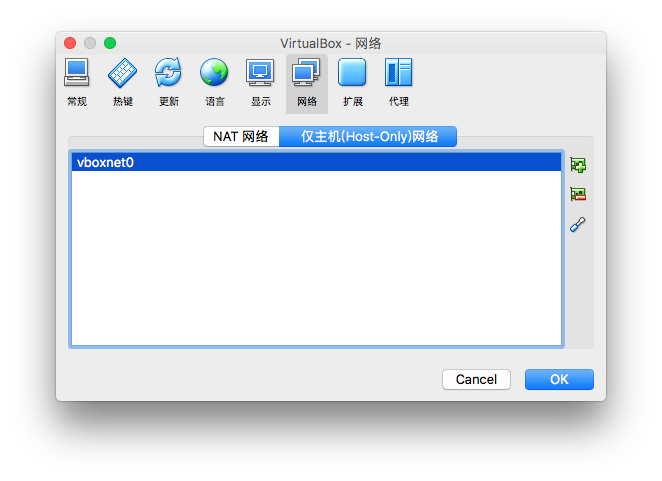

由于是使用虚拟环境，所以对于虚拟网络来说，只需要保证主机可以访问VM实例即可，这里主要设置Host-Only网络。注意在macOS系统中，默认的Host-Only网卡名称为vboxnet0，在Windows系统中的名称为VirtualBox Host-Only Ethernet Adapter。

Host-Only网络设置

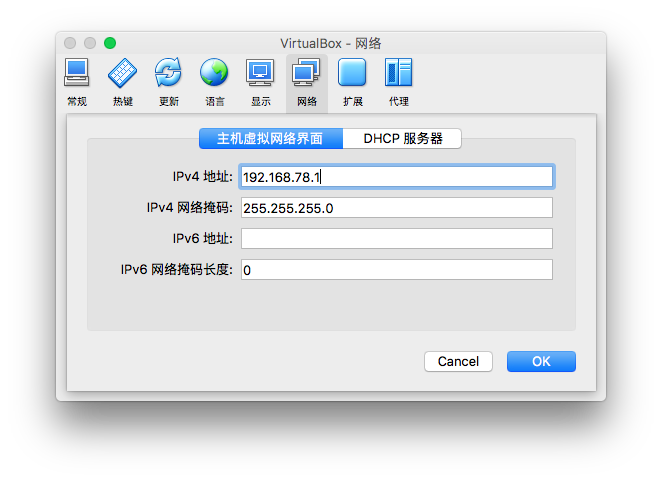

VirtualBox默认使用192.168.56.1为主机地址，本文改成192.168.78.1，并设置网络掩码为255.255.255.0。

修改主机虚拟网络地址

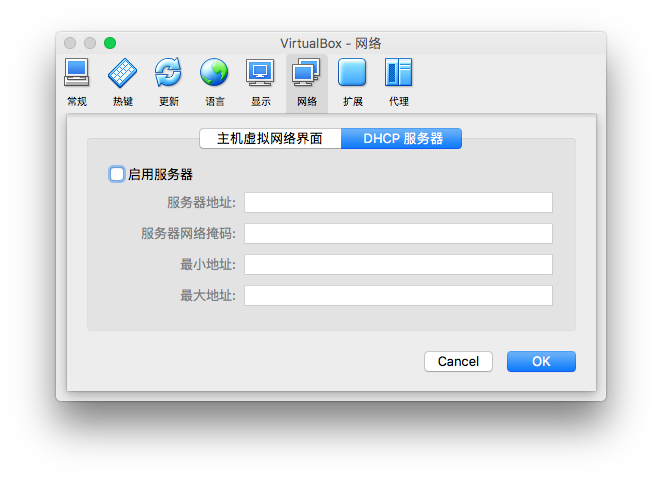

VirtualBox默认会为Host-Only网卡启动DHCP服务，讲主机作为DHCP服务器，为各个虚拟机实例自动分配IP。但是，现在我们需要固定IP，所以选择不启用DHCP。

不启用DHCP

创建虚拟机实例

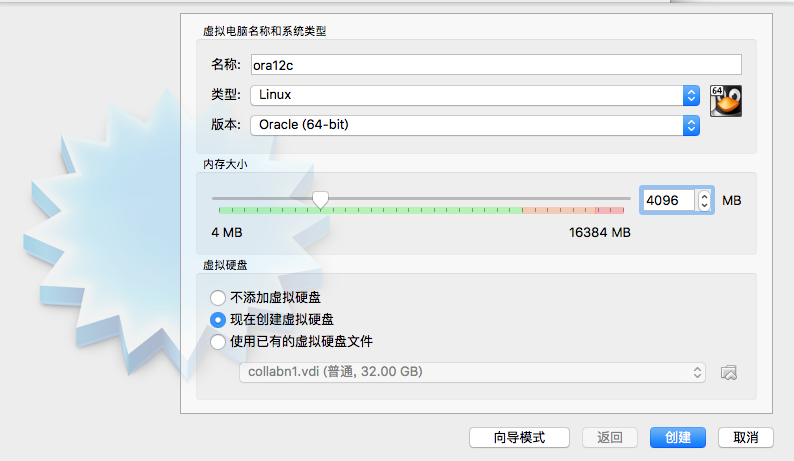

虚拟机实例名称为ora12c，选择操作系统类型为Linux，版本为Oracle (64-bit)。为保证数据库的性能，设置内存大小为4GB(主机一共16GB的物理内存)。

创建虚拟机

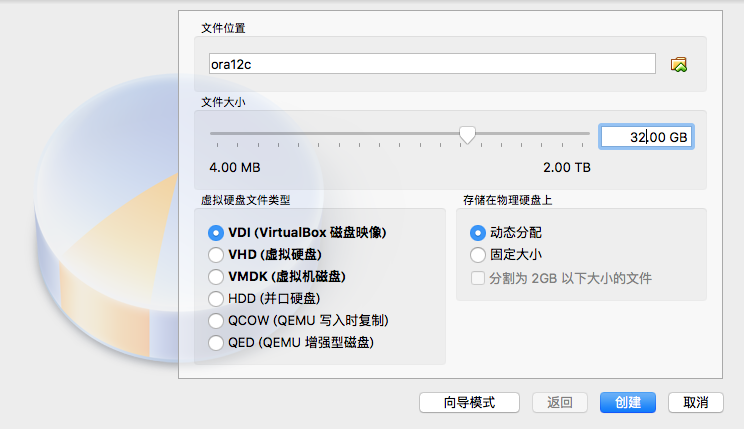

设置虚拟硬盘大小为32GB，虚拟硬盘文件类型为默认的VDI，选择默认动态分配的方式，用多少分配多少物理硬盘空间。点击创建。
虚拟硬盘设置

虚拟机设置

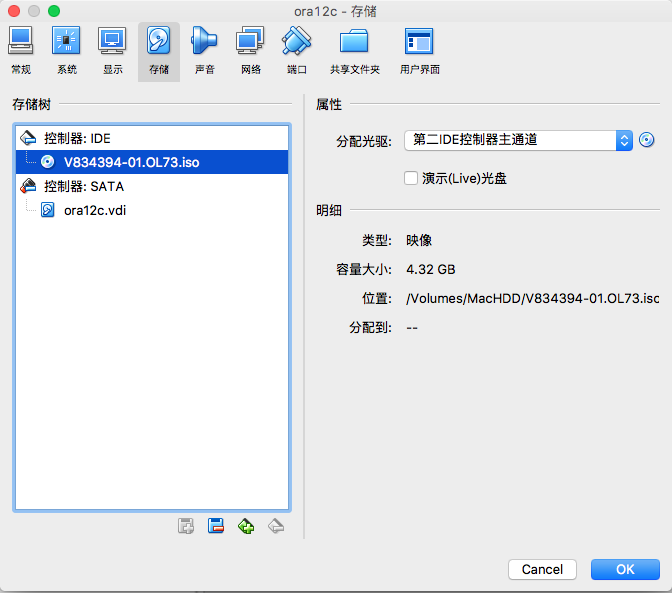

在上一步创建好的虚拟机实例上点击右键，选择设置，可以看到虚拟机实例的各个设置选择。这一步我们选择存储，为该实例挂载系统安装镜像。选择光驱控制器，点击右侧的光盘符按钮，选择选择一个虚拟光盘文件，在弹出窗口中定位到系统安装镜像，本文使用的是V83439401.OL73.iso文件。（可能你下载下来的文件名称是V83439401.iso）

挂载系统安装镜像

设置虚拟网卡

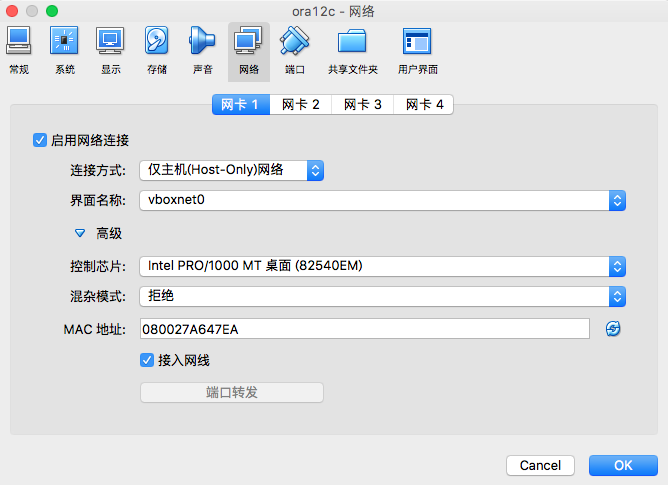

第一块网卡的连接方式设置为仅主机(Host-Only)网络。

Host-Only网卡

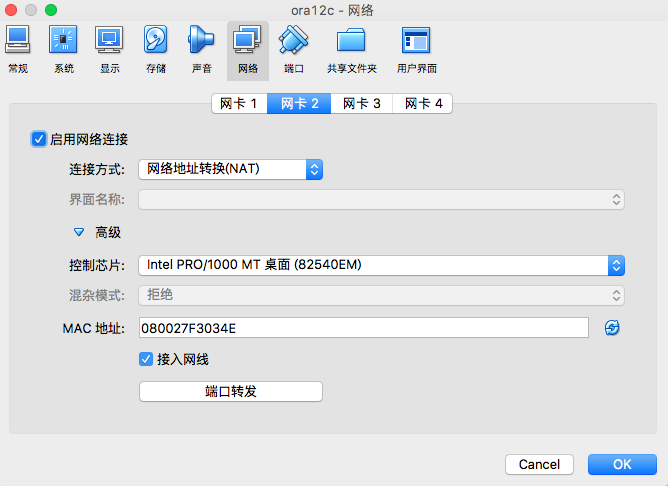

启用第二块网卡，并设置连接方式为网络地址转换(NAT)。这里特殊说明一下，如果你不需要从虚拟机实例访问外部网络的话，可以不启用第二块网卡，略过这一步也可以。

NAT网卡

设置共享目录

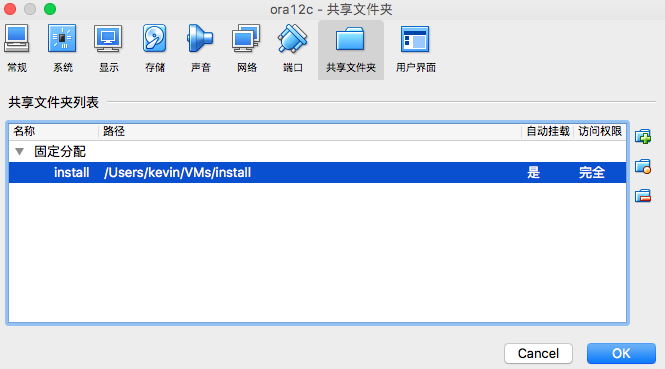

为了从访问主机中下载的数据库安装文件，需要为虚拟机实例设置共享目录，这样虚拟机实例就可以通过这个目录与主机方便的进行文件共享。本文把数据库安装文件放在主机中的/Users/kevin/VMs/install这个目录下了。

共享目录

安装操作系统

启动虚拟机实例，等待安装界面显示，选择NETWORK & HOST NAME，Host name设置为ora12c.example.com。点击名称为enp0s3的网卡，选择Automatically connect to this network when it is available以自动启用系统中的第一块网卡。

说几句闲话，从Oracle Linux 7开始，网卡命名不再遵从原来的eth0, eth1, …, ethN，而是使用了一种可预测的命名方法：一致网络设备命名，systemd使用这种方法根据固件、拓扑以及位置信息分配固定名称，好处是即使添加或者删除硬件也不发送变化，而且可以毫无影响地替换破坏的硬件。缺点是名称比起之前的ethX难读。虽然通过修改uded规则可以改回原来的名称方式，但是本文不会这么做，也不推荐。

新的名称也是有一定意义的，具体请参考了解可预期网络接口设备名称。

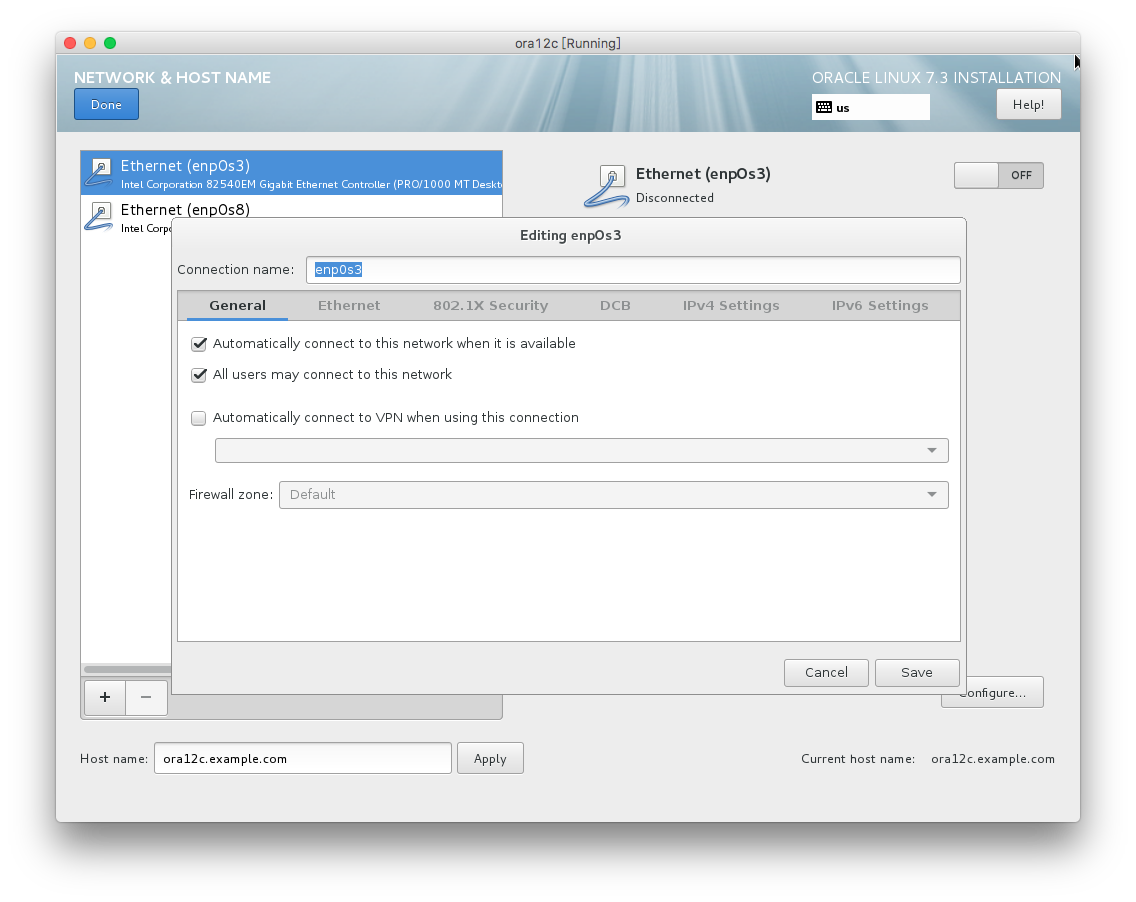

自动启用系统中的第一块网卡

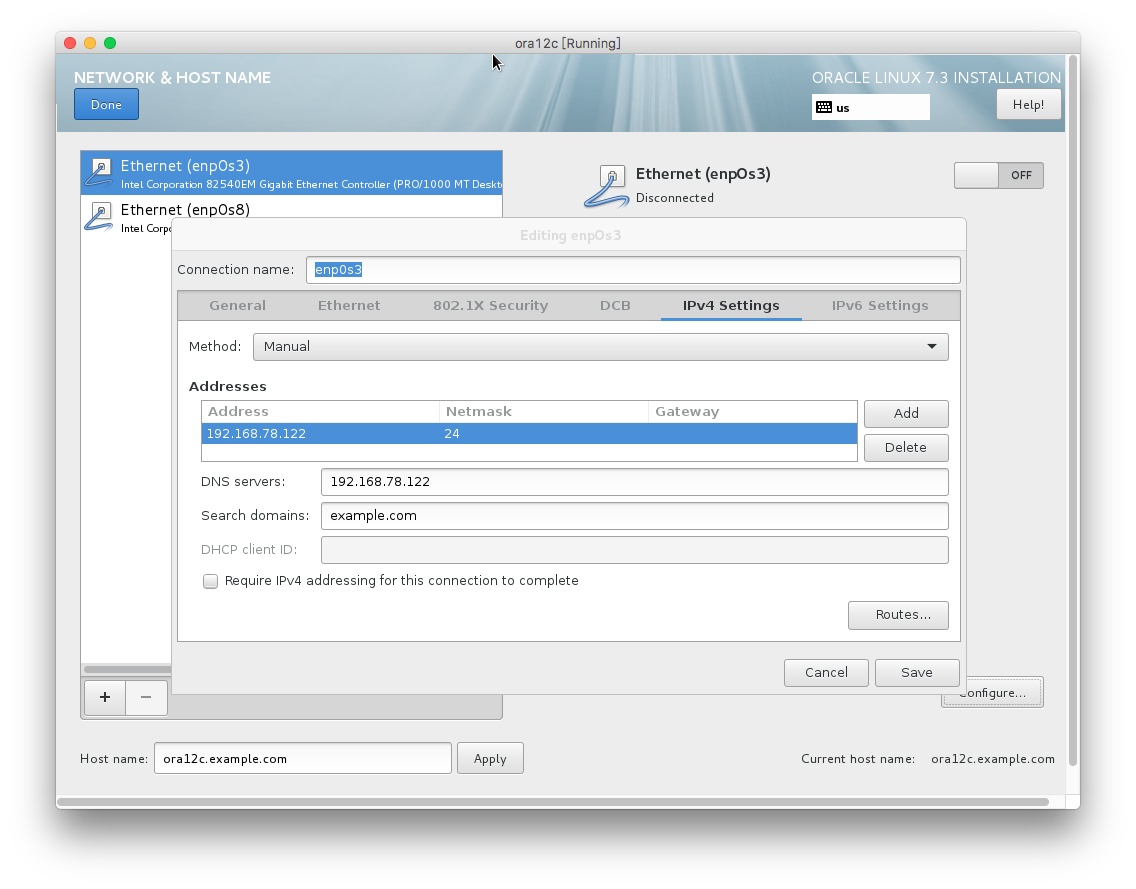

IP地址为手动设置：192.168.78.122，Netmask为：24，Gateway不填。使用自己作为DNS服务器，DNS Servers为192.168.78.122，Search domains为example.com。

第一块网卡的IP设置

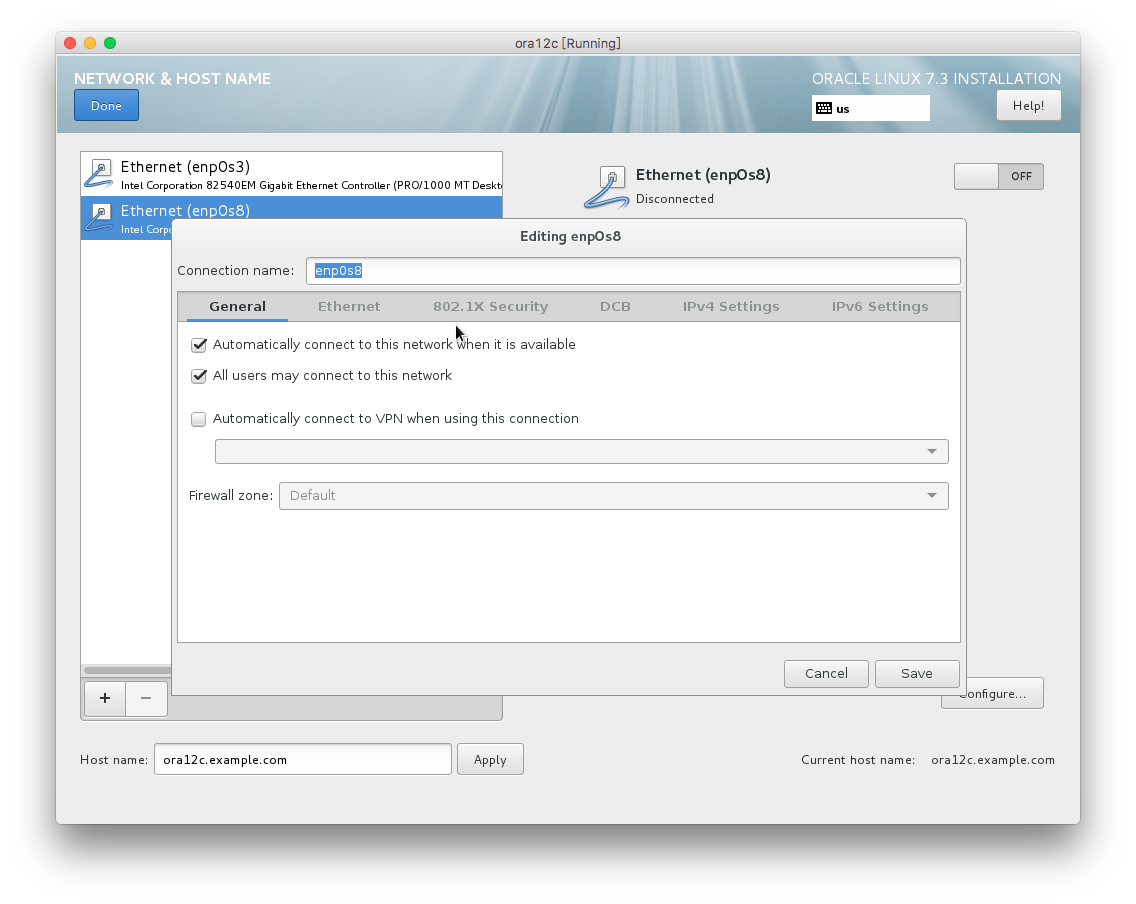

如果你想从虚拟主机访问外部网络的话，就自动启用第二块网卡（NAT），勾选Automatically connect to this network when it is available。否则，这一步可以省略不做。

启动第二块网卡

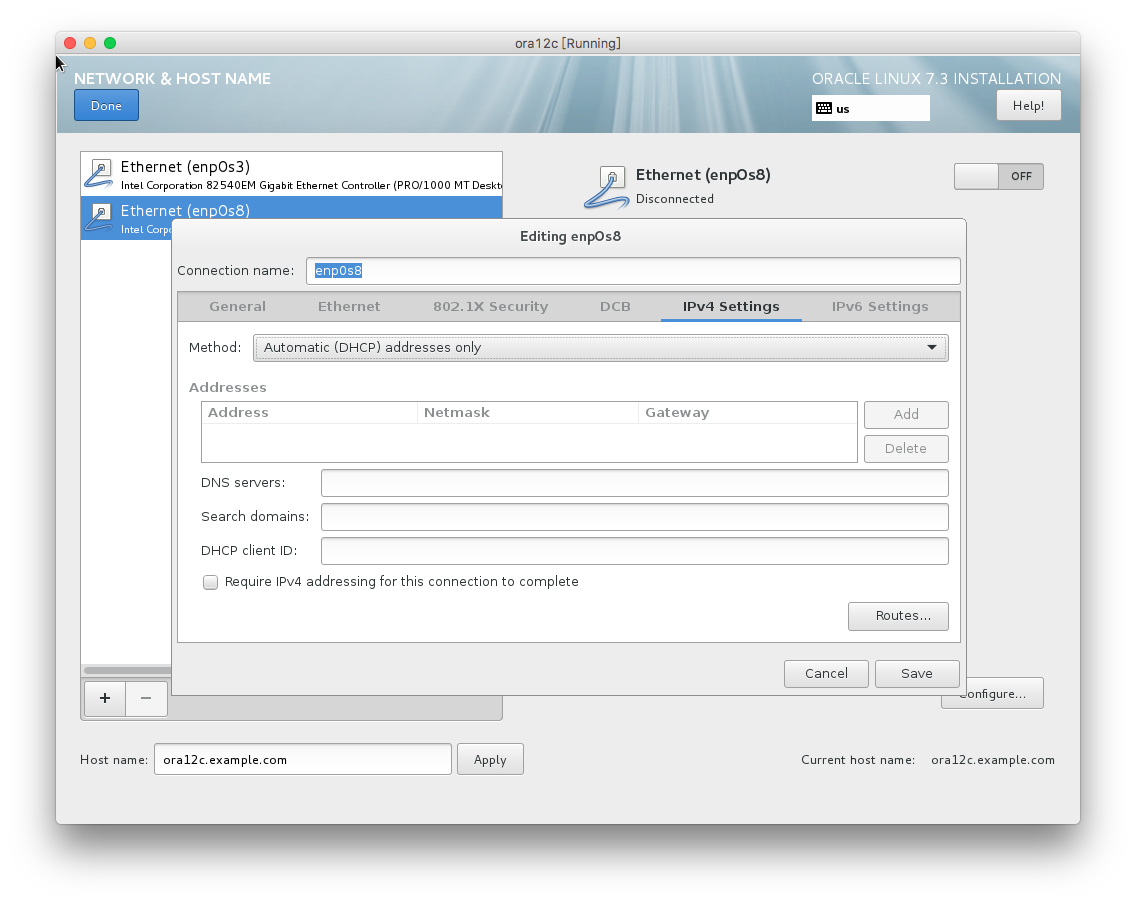

NAT类型的网卡，IP地址只能选择自动获取，而且为了保留第一块网卡设置好的DNS信息，这里选择Automatic(DHCP) addresses only。

第二块网卡的IP设置

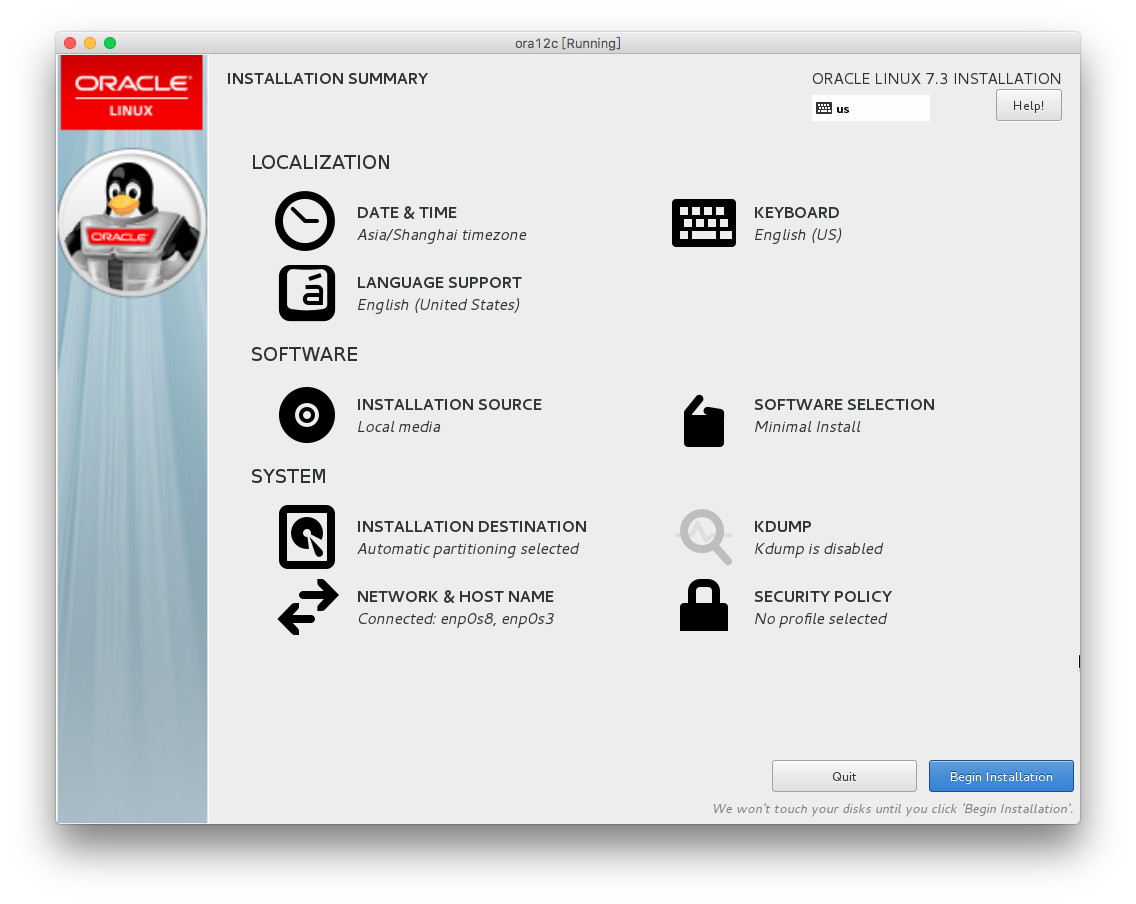

设置系统时间为Asia/Shanghai timezone，保持默认的最小化安装Minimal Install。不启用KDUMP。选择好虚拟磁盘。开始安装过程。

系统安装选项设置完成

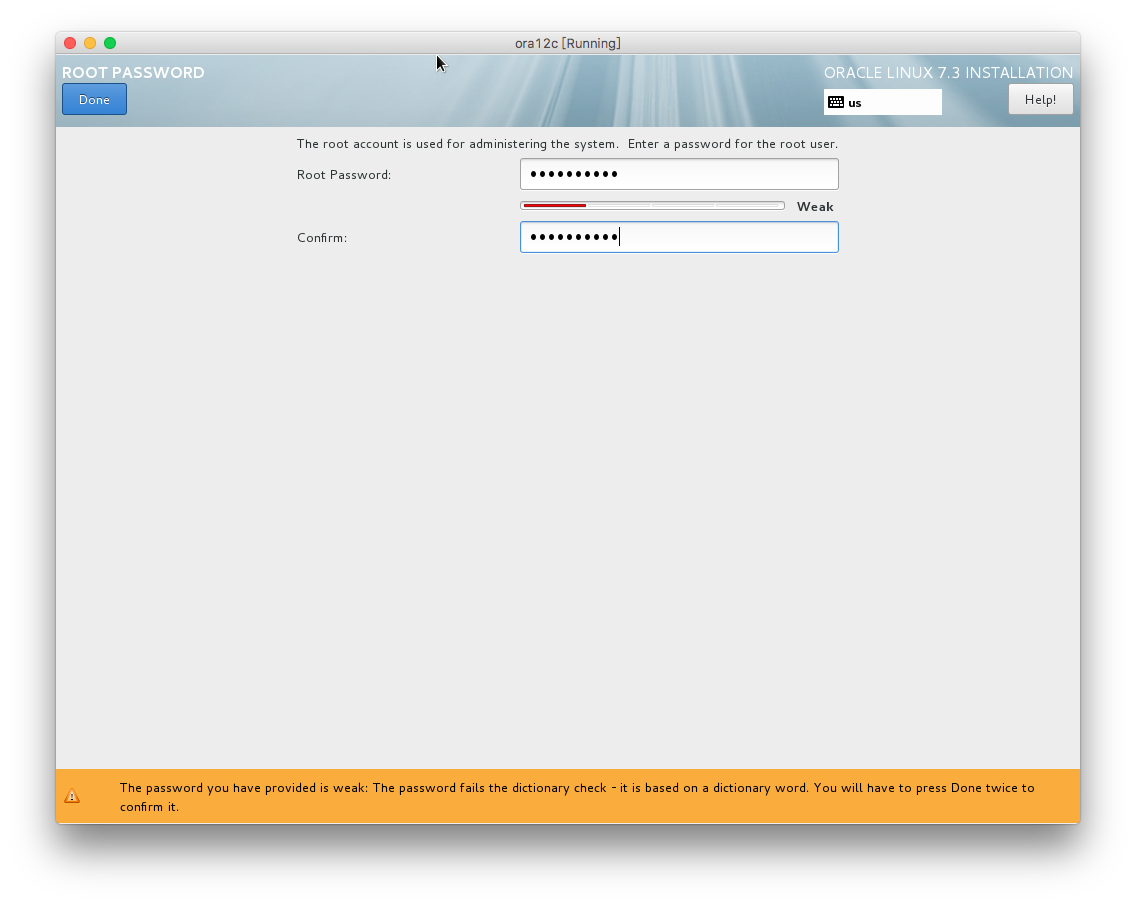

在安装的过程中设置root用户密码为oracle1234。

设置root密码

操作系统设置

系统重启后，以root用户登录到系统中，通过下面的命令查看网卡配置是否生效：

[root@ora12c ~]# ip l
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: enp0s3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP mode DEFAULT qlen 1000
    link/ether 08:00:27:a6:47:ea brd ff:ff:ff:ff:ff:ff
3: enp0s8: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP mode DEFAULT qlen 1000
    link/ether 08:00:27:f3:03:4e brd ff:ff:ff:ff:ff:ff

主要看enp0s3和enp0s8是否有UP状态。一般来说都没有问题，这时可以使用 putty 或者其他终端通过ssh远程登录到虚拟机中了。

1	$ ssh root@192.168.78.122

关闭防火墙

先查看一下防火墙的状态，发现是Active: active (running)。

[root@ora12c ~]# systemctl status firewalld
● firewalld.service - firewalld - dynamic firewall daemon
   Loaded: loaded (/usr/lib/systemd/system/firewalld.service; enabled; vendor preset: enabled)
   Active: active (running) since Tue 2017-04-11 14:15:38 CST; 6min ago
     Docs: man:firewalld(1)
 Main PID: 644 (firewalld)
   CGroup: /system.slice/firewalld.service
           └─644 /usr/bin/python -Es /usr/sbin/firewalld --nofork --nopid
Apr 11 14:15:37 ora12c.example.com systemd[1]: Starting firewalld - dynamic ....
Apr 11 14:15:38 ora12c.example.com systemd[1]: Started firewalld - dynamic f....
Hint: Some lines were ellipsized, use -l to show in full.
[root@ora12c ~]#

停止防火墙：

1	[root@ora12c ~]# systemctl stop firewalld

再查看一下状态，发现是Active: inactive (dead)，说明防火墙已经停止运行。

[root@ora12c ~]# systemctl status firewalld
● firewalld.service - firewalld - dynamic firewall daemon
   Loaded: loaded (/usr/lib/systemd/system/firewalld.service; enabled; vendor preset: enabled)
   Active: inactive (dead) since Tue 2017-04-11 14:24:11 CST; 8s ago
     Docs: man:firewalld(1)
  Process: 644 ExecStart=/usr/sbin/firewalld --nofork --nopid $FIREWALLD_ARGS (code=exited, status=0/SUCCESS)
 Main PID: 644 (code=exited, status=0/SUCCESS)
Apr 11 14:15:37 ora12c.example.com systemd[1]: Starting firewalld - dynamic ....
Apr 11 14:15:38 ora12c.example.com systemd[1]: Started firewalld - dynamic f....
Apr 11 14:24:10 ora12c.example.com systemd[1]: Stopping firewalld - dynamic ....
Apr 11 14:24:11 ora12c.example.com systemd[1]: Stopped firewalld - dynamic f....
Hint: Some lines were ellipsized, use -l to show in full.
[root@ora12c ~]#

禁止开机自动启动防火墙：

1
2
3

[root@ora12c ~]# systemctl disable firewalld
Removed symlink /etc/systemd/system/dbus-org.fedoraproject.FirewallD1.service.
Removed symlink /etc/systemd/system/basic.target.wants/firewalld.service.

确认开机启动已经无效：

1
2
3

[root@ora12c ~]# systemctl is-enabled firewalld
disabled
[root@ora12c ~]#

停用SELinux

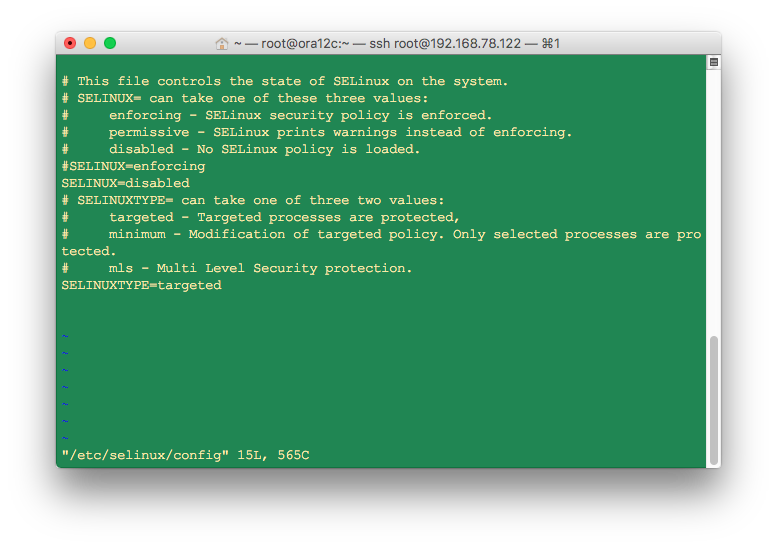

修改/etc/selinux/config，将SELINUX从enforcing改为disabled。

配置YUM源

打开虚拟机实例的窗口，在菜单中选择Devices-> Optical Drives -> Choose Disk Image... 打开刚才的系统安装光盘镜像。

登录到虚拟机实例中，挂载光盘到 /media/cdrom:

1 2	[root@ora12c ~]# mkdir /media/cdrom [root@ora12c ~]# mount -r /dev/cdrom /media/cdrom

备份原来的Yum源，配置新的本地Yum源：

[root@ora12c ~]# mkdir /etc/yum.repos.d/orig.repo.d
[root@ora12c ~]# mv /etc/yum.repos.d/public-yum-ol7.repo /etc/yum.repos.d/orig.repo.d/
[root@ora12c ~]# cat <<EOF>/etc/yum.repos.d/local.repo
> [Local]
> name=Oracle Linux 7.3 x86_64
> baseurl=file:///media/cdrom
> gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY
> enabled=1
> EOF
[root@ora12c ~]#

测试新Yum源：

[root@ora12c ~]# yum repolist
Loaded plugins: ulninfo
Local                                                    | 3.6 kB     00:00
(1/2): Local/group_gz                                      | 134 kB   00:00
(2/2): Local/primary_db                                    | 4.5 MB   00:00
repo id                      repo name                                    status
Local                        Oracle Linux 7.3 x86_64                      4,737
repolist: 4,737
[root@ora12c ~]#

安装必须的软件包

1
2
3

[root@ora12c ~]# yum install -y oracle-database-server-12cR2-preinstall
[root@ora12c ~]# yum install tigervnc-server.x86_64 xclock xterm lsof bind bzip2 gcc kernel-uek-devel
[root@ora12c ~]# yum install metacity liberation-mono-fonts

安装VirtualBox Guest Additions

先卸载安装镜像文件：

1	[root@ora12c ~]# umount /media/cdrom/

然后打开虚拟机实例的窗口，在菜单中选择Devices-> Optical Drives -> Remove disk from virtual drive 彻底弹出安装系统关平镜像。

接着，继续在菜单中选择Devices-> Insert Guest Additions CD Image...

登录到虚拟机实例中，挂载Guest Additions光盘镜像:

1	[root@ora12c ~]# mount -r /dev/cdrom /media/cdrom

开始安装：

[root@ora12c ~]# sh /media/cdrom/VBoxLinuxAdditions.run
Verifying archive integrity... All good.
Uncompressing VirtualBox 5.1.16 Guest Additions for Linux...........
VirtualBox Guest Additions installer
Copying additional installer modules ...
Installing additional modules ...
vboxadd.sh: Building Guest Additions kernel modules.
vboxadd.sh: Starting the VirtualBox Guest Additions.
Could not find the X.Org or XFree86 Window System, skipping.
[root@ora12c ~]#

修改hosts文件

这里不再配置DNS服务器（bind），而简单的配置一个静态的hosts文件，确保主机名永远都能被解析到。

[root@ora12c ~]# vi /etc/hosts
[root@ora12c ~]# cat /etc/hosts
127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
192.168.78.122	ora12c.example.com
[root@ora12c ~]#

数据库安装选项设置

执行下面的命令，修改/etc/pam.d/login，启用 limits:

1
2
3

sed -i -e '/session    required     pam_selinux.so open/i\
session    required     \/lib64\/security\/pam_limits.so\
session    required     pam_limits.so' /etc/pam.d/login

修改后的文件如下：

[root@ora12c ~]# cat /etc/pam.d/login
#%PAM-1.0
auth [user_unknown=ignore success=ok ignore=ignore default=bad] pam_securetty.so
auth       substack     system-auth
auth       include      postlogin
account    required     pam_nologin.so
account    include      system-auth
password   include      system-auth
# pam_selinux.so close should be the first session rule
session    required     pam_selinux.so close
session    required     pam_loginuid.so
session    optional     pam_console.so
# pam_selinux.so open should only be followed by sessions to be executed in the user context
session    required     /lib64/security/pam_limits.so
session    required     pam_limits.so
session    required     pam_selinux.so open
session    required     pam_namespace.so
session    optional     pam_keyinit.so force revoke
session    include      system-auth
session    include      postlogin
-session   optional     pam_ck_connector.so
[root@ora12c ~]#

修改oracle用户的密码为oracle1234。

[root@ora12c ~]# passwd oracle
Changing password for user oracle.
New password: oracle1234
BAD PASSWORD: The password contains the user name in some form
Retype new password: oracle1234
passwd: all authentication tokens updated successfully.
[root@ora12c ~]#

创建安装目录，并设置权限：

[root@ora12c ~]# mkdir -p /u01/app
[root@ora12c ~]# chown oracle:oinstall /u01/app
[root@ora12c ~]# usermod -G oinstall,dba,vboxsf oracle
[root@ora12c ~]# id oracle
uid=54321(oracle) gid=54321(oinstall) groups=54321(oinstall),54322(dba),995(vboxsf)
[root@ora12c ~]#

重启系统。

配置VNC服务器

[root@ora12c ~]# su - oracle
[oracle@ora12c ~]$ vncserver :1
You will require a password to access your desktops.
Password: oracle1234
Verify: oracle1234
xauth:  file /home/oracle/.Xauthority does not exist
New 'ora12c.example.com:1 (oracle)' desktop is ora12c.example.com:1
Creating default startup script /home/oracle/.vnc/xstartup
Starting applications specified in /home/oracle/.vnc/xstartup
Log file is /home/oracle/.vnc/ora12c.example.com:1.log

编辑自动生成的VNC配置文件，/home/oracle/.vnc/xstartup，在里面加入一行metacity &，确保VNC服务启动时先启动窗口管理器。

[oracle@ora12c ~]$ vncserver -kill :1
[oracle@ora12c ~]$ cat ~/.vnc/xstartup
#!/bin/sh
unset SESSION_MANAGER
unset DBUS_SESSION_BUS_ADDRESS
metacity &
exec /etc/X11/xinit/xinitrc
[oracle@ora12c ~]$ vncserver :1

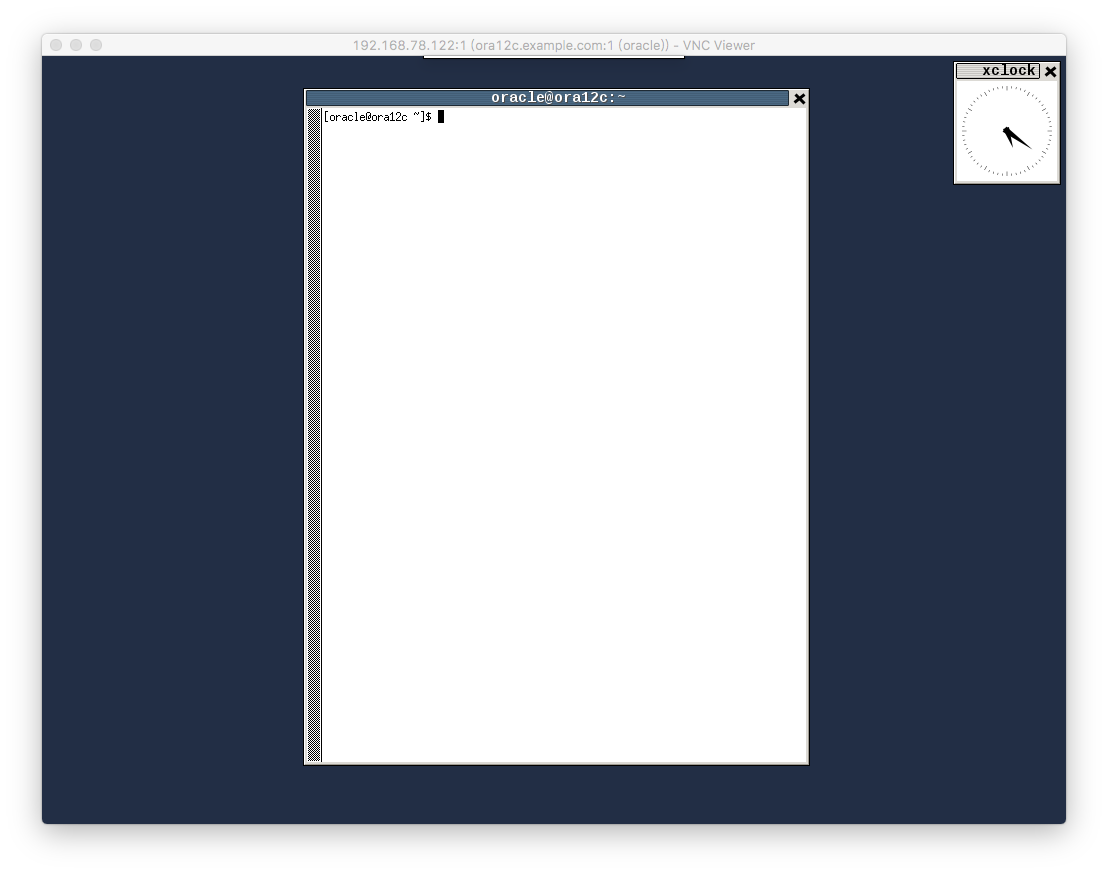

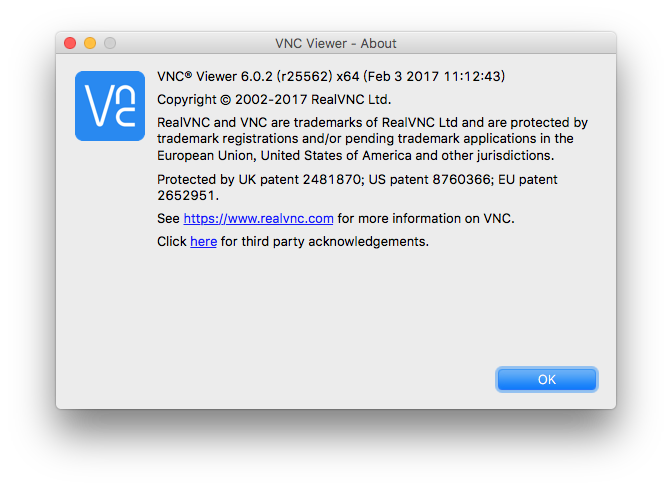

使用VNC客户端来，登录到图像界面。本文使用的客户端为VNC Viewer：

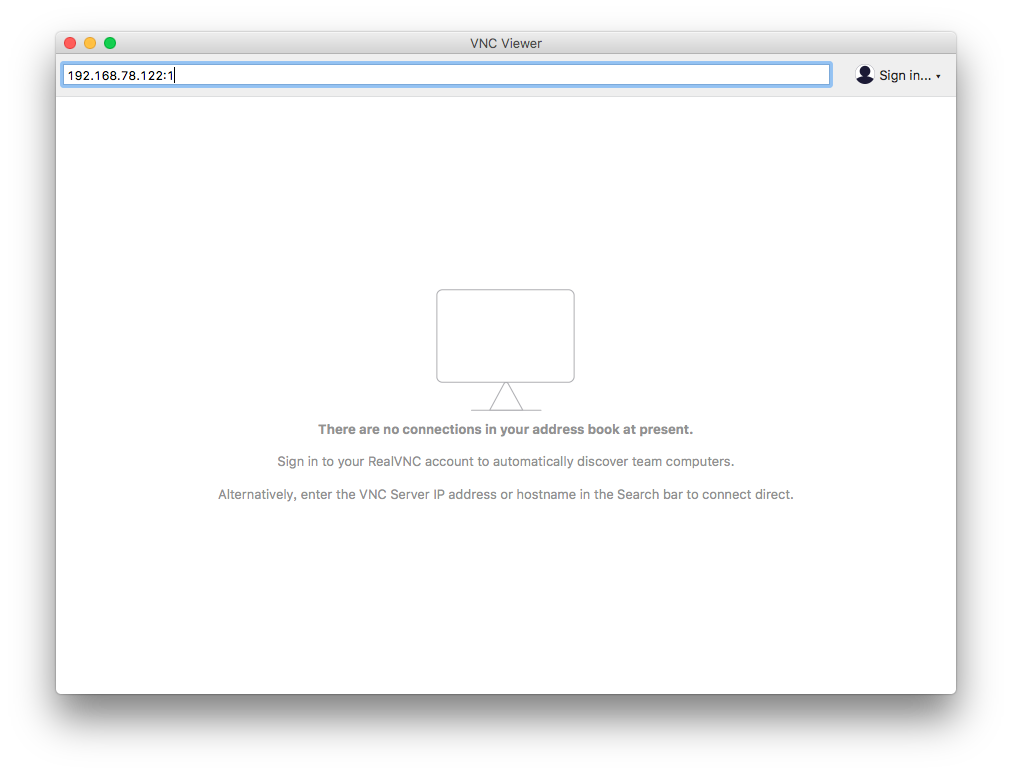

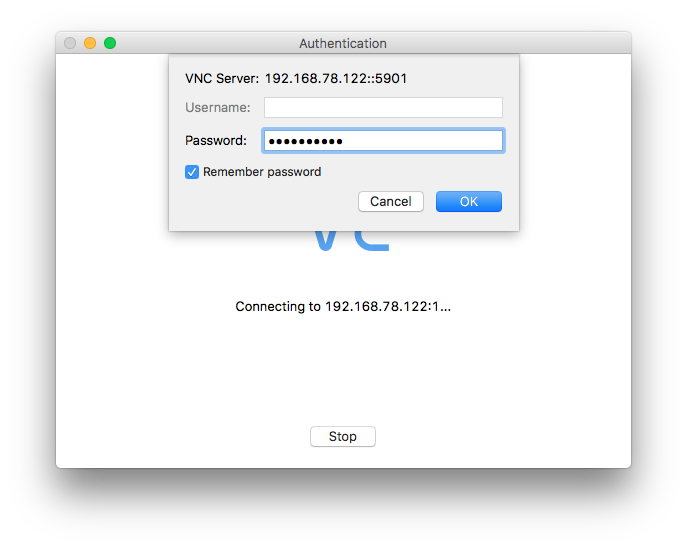

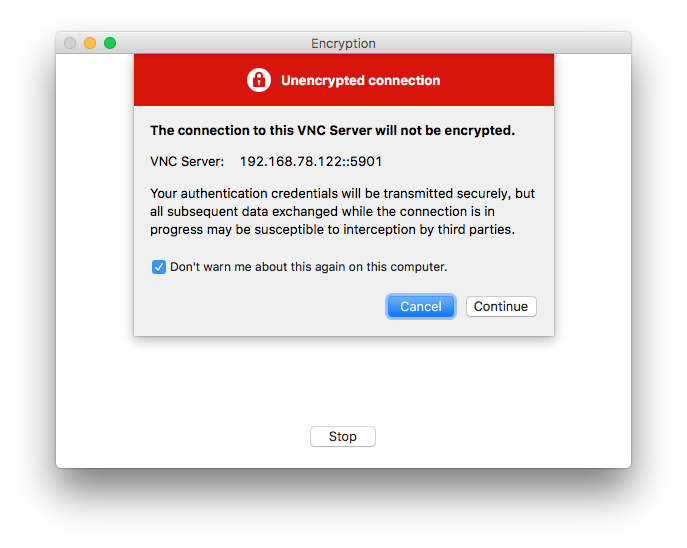

打开VNC客户端，输入192.168.78.122:1：

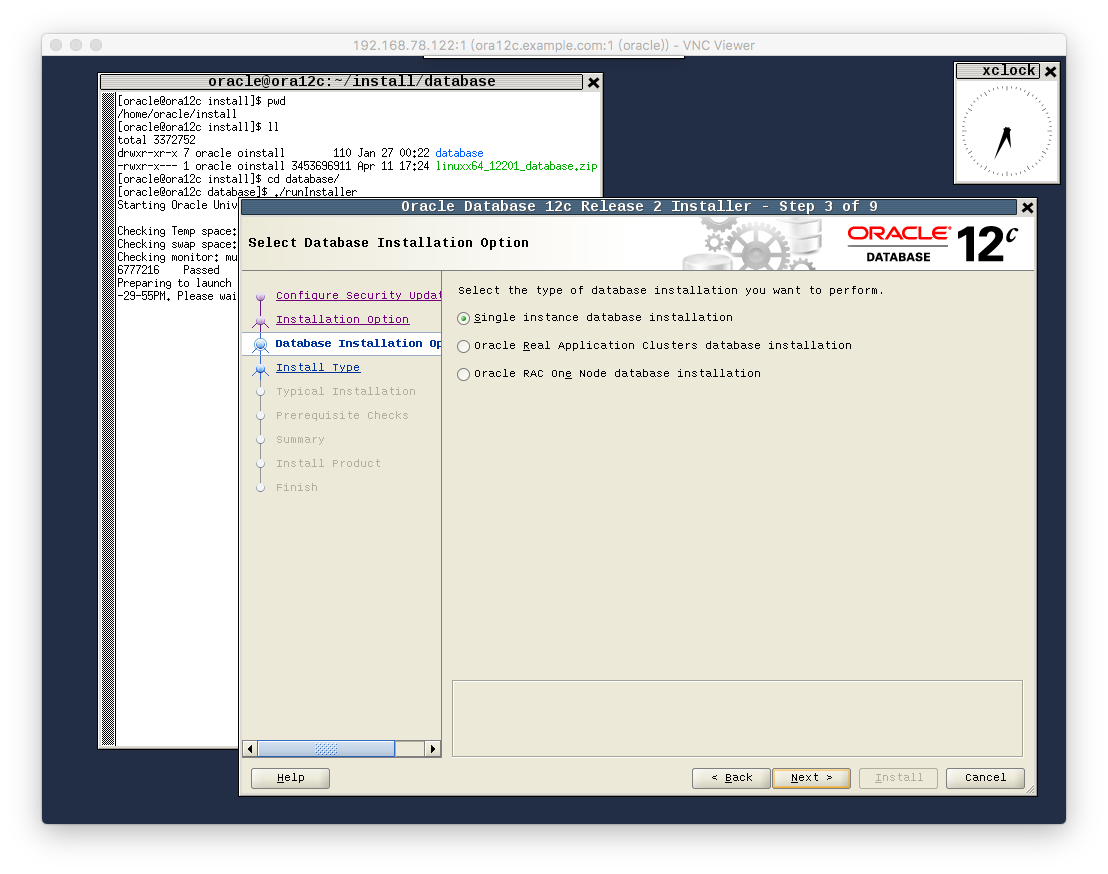

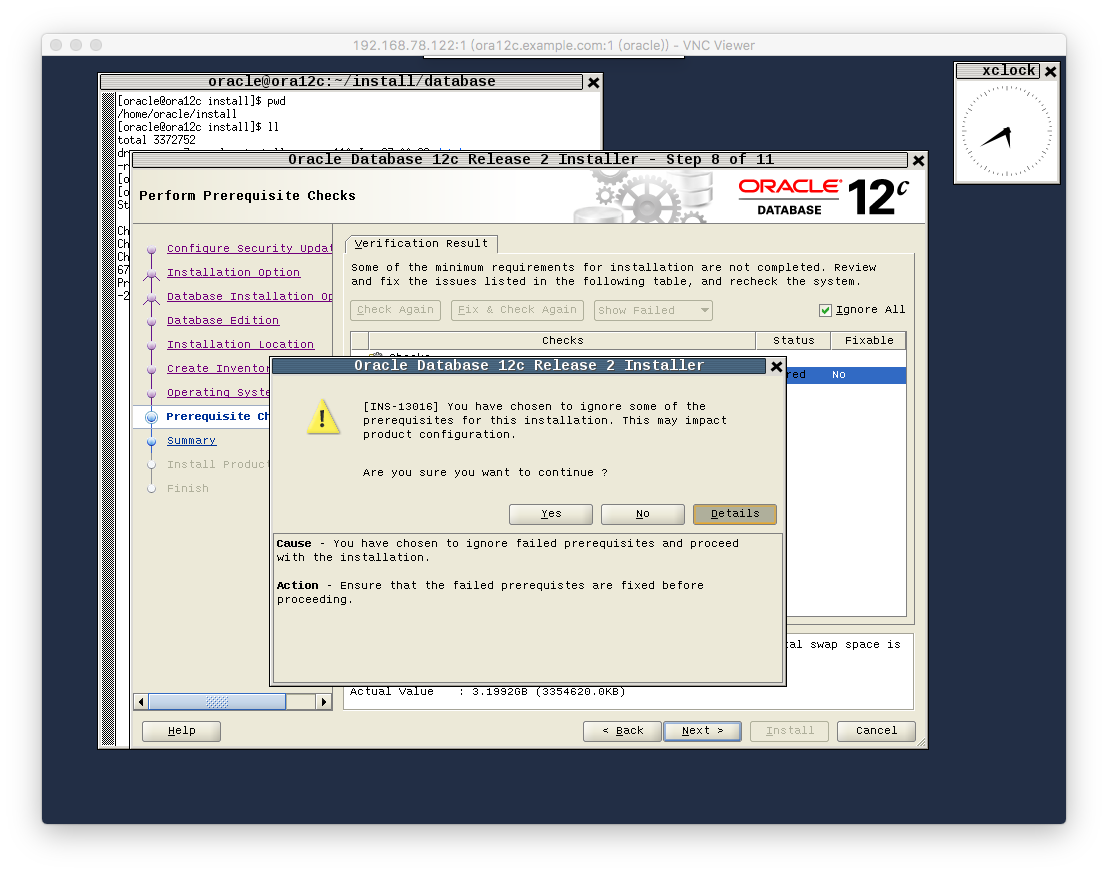

安装数据库

先从共享目录中把数据库的安装文件拷贝到oracle用户的主目录中，并解压缩。

[oracle@ora12c ~]$ mkdir install
[oracle@ora12c ~]$ cp /media/sf_install/linuxx64_12201_database.zip install/
[oracle@ora12c ~]$ cd install/
[oracle@ora12c install]$ unzip linuxx64_12201_database.zip

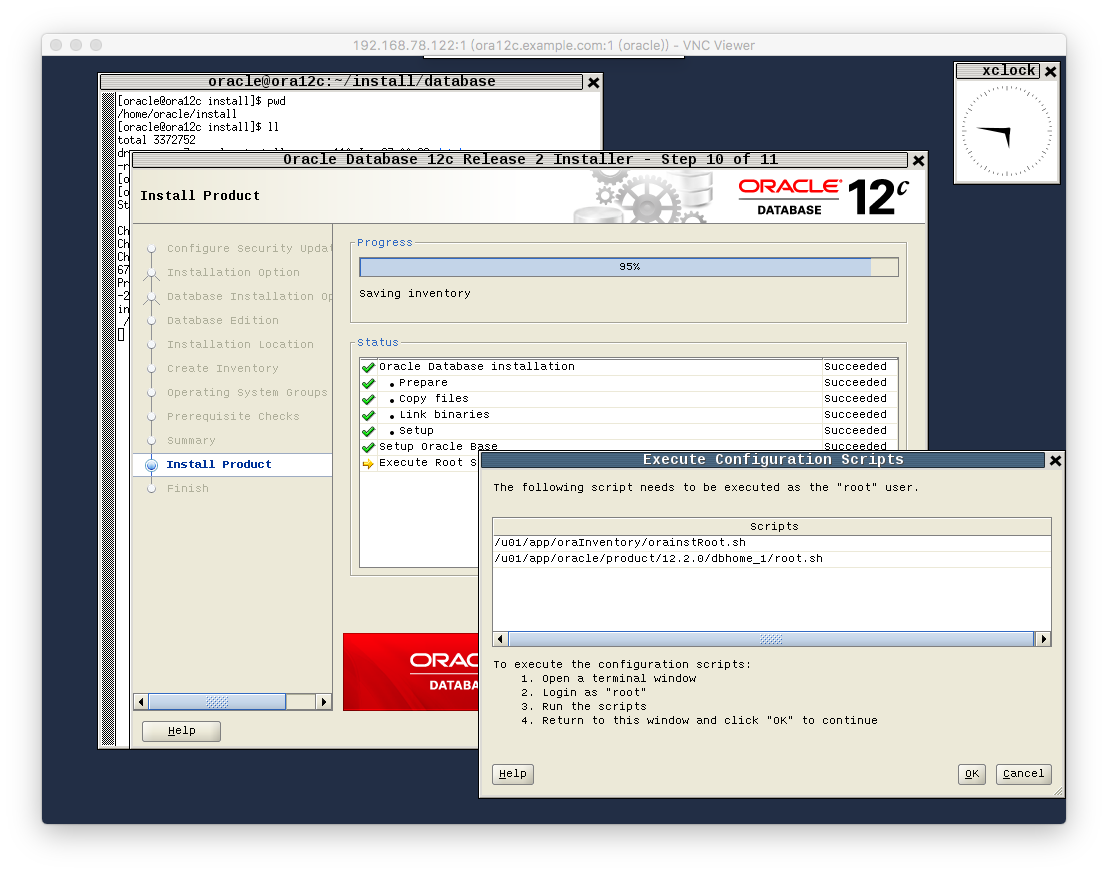

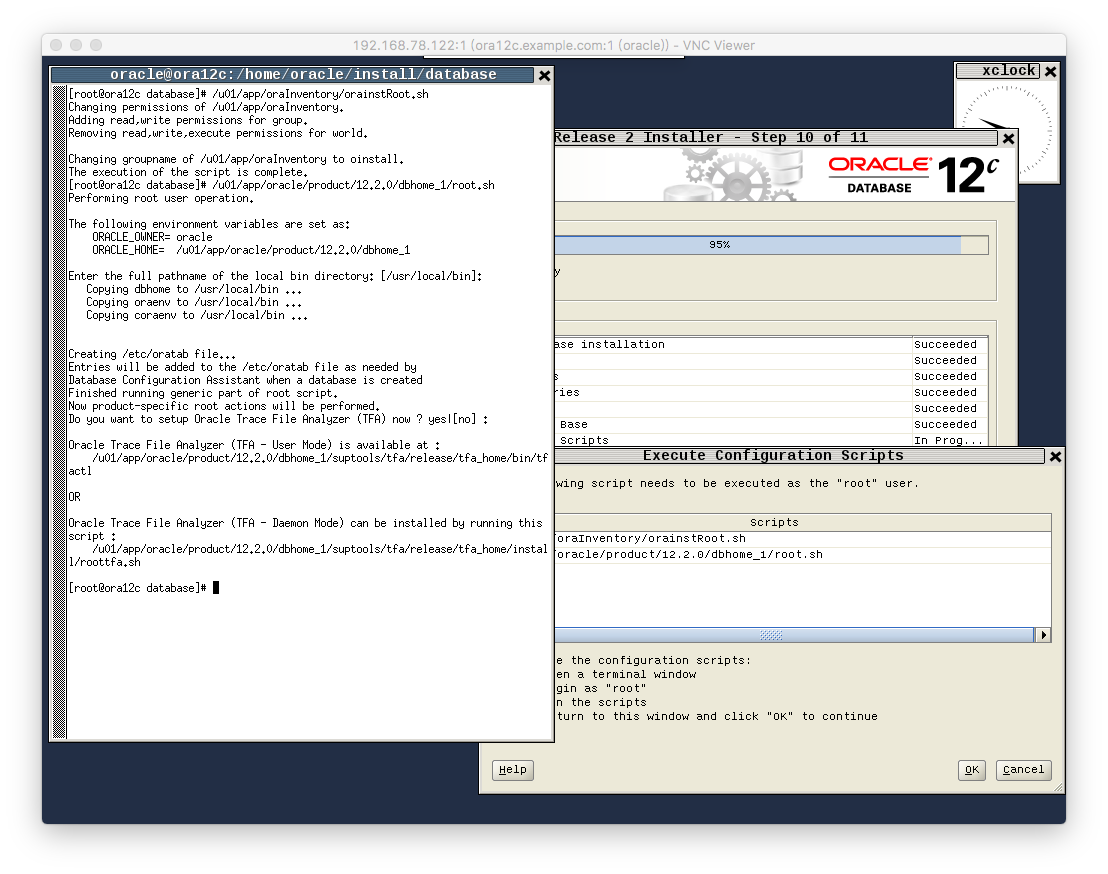

以root执行脚本：

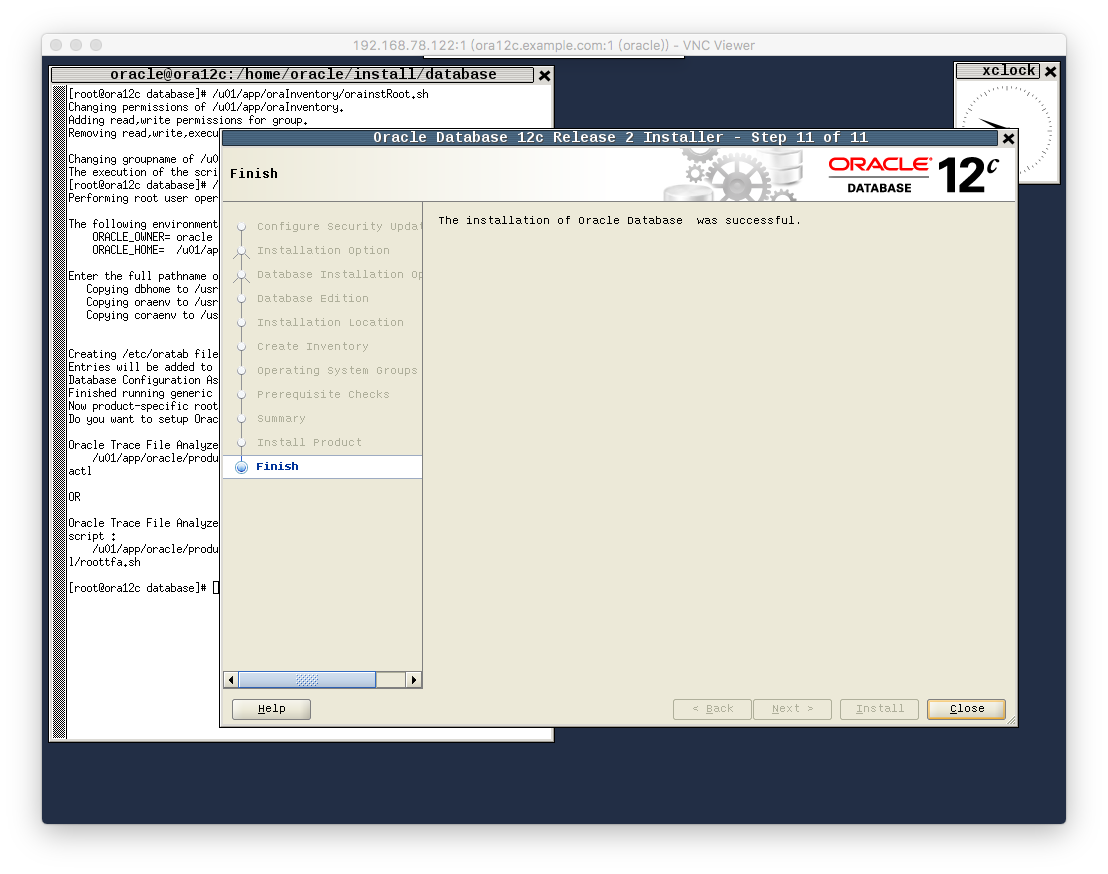

安装完成

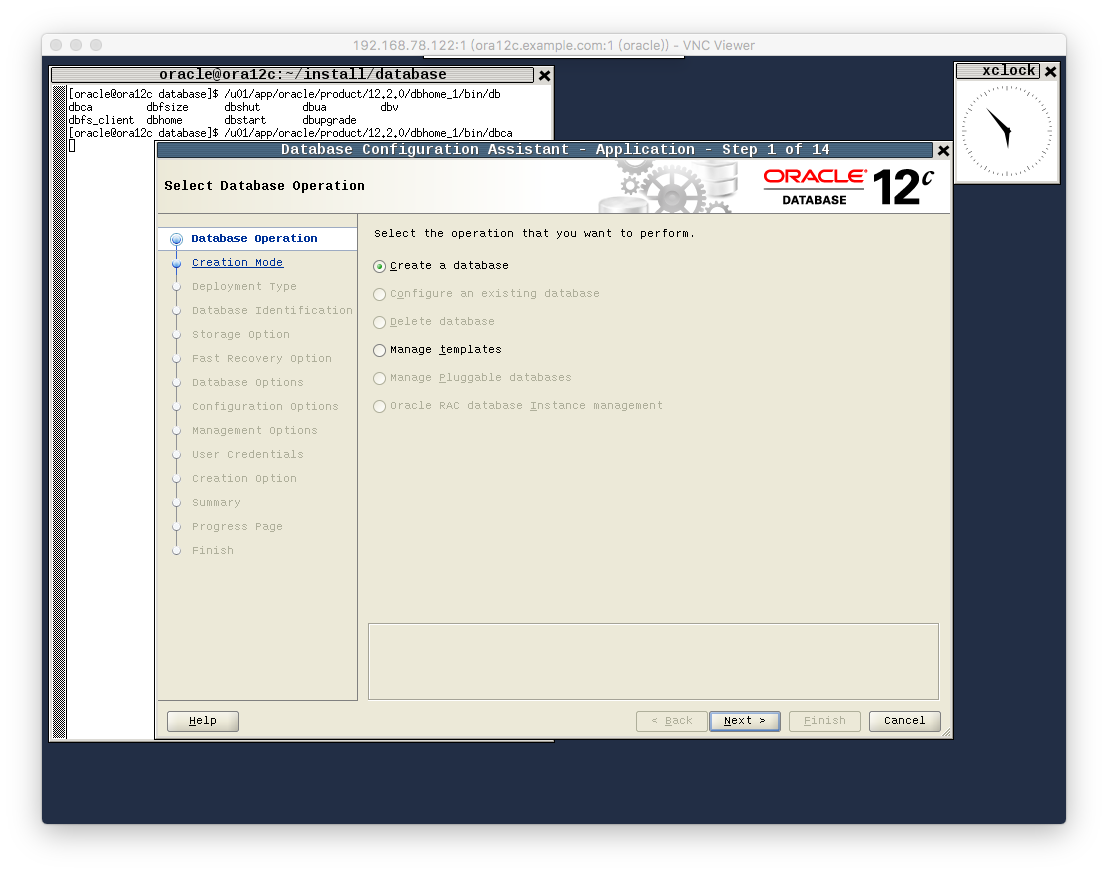

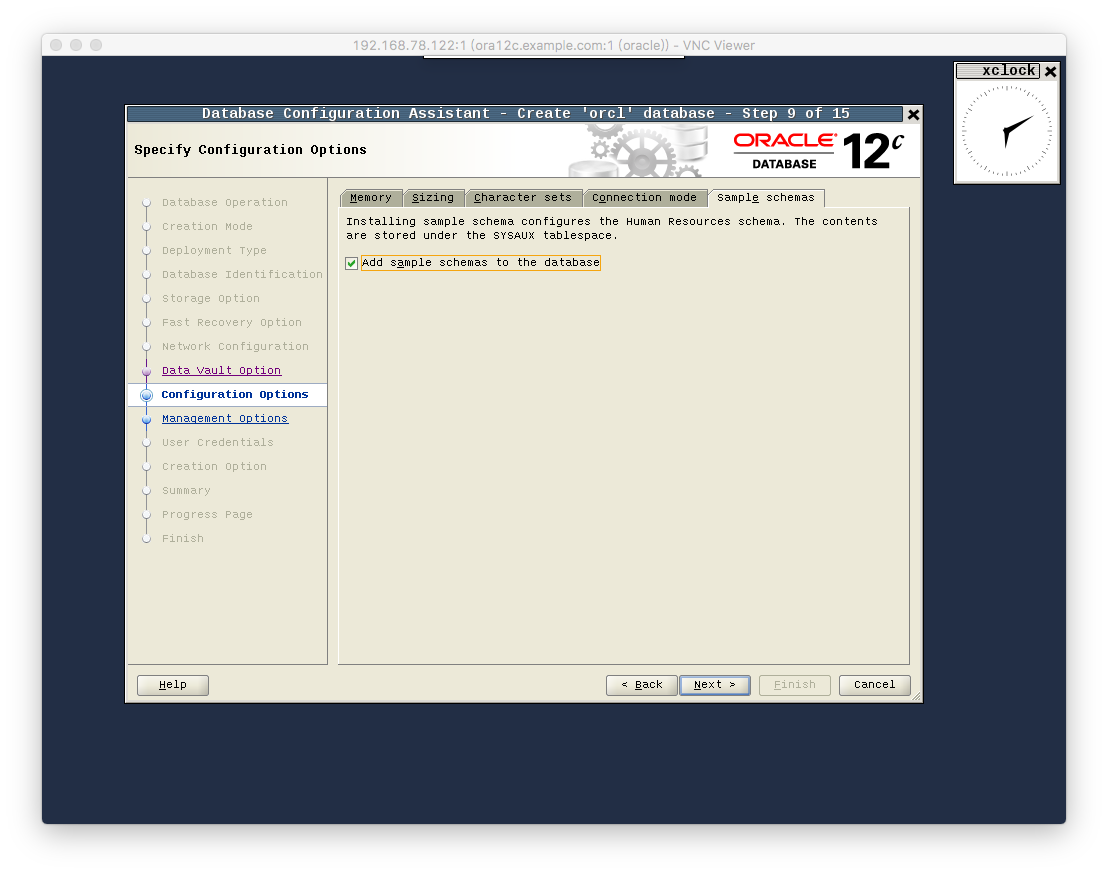

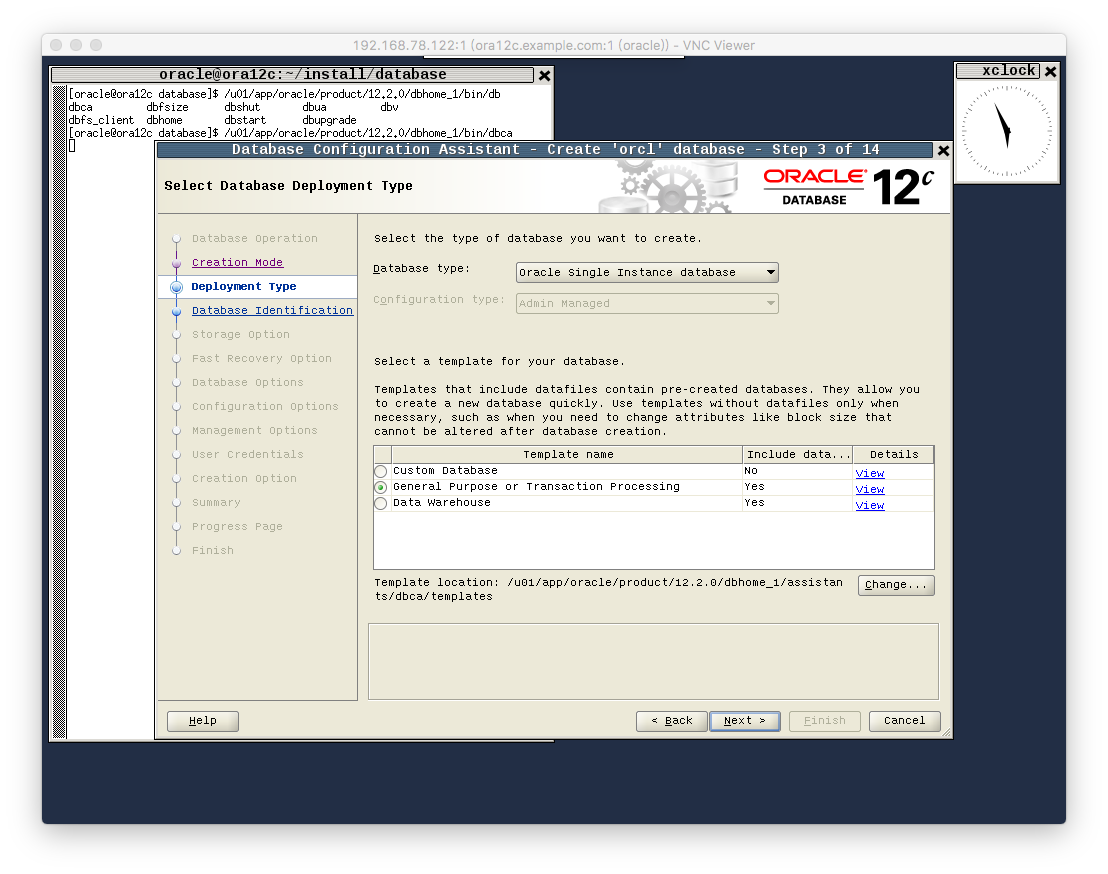

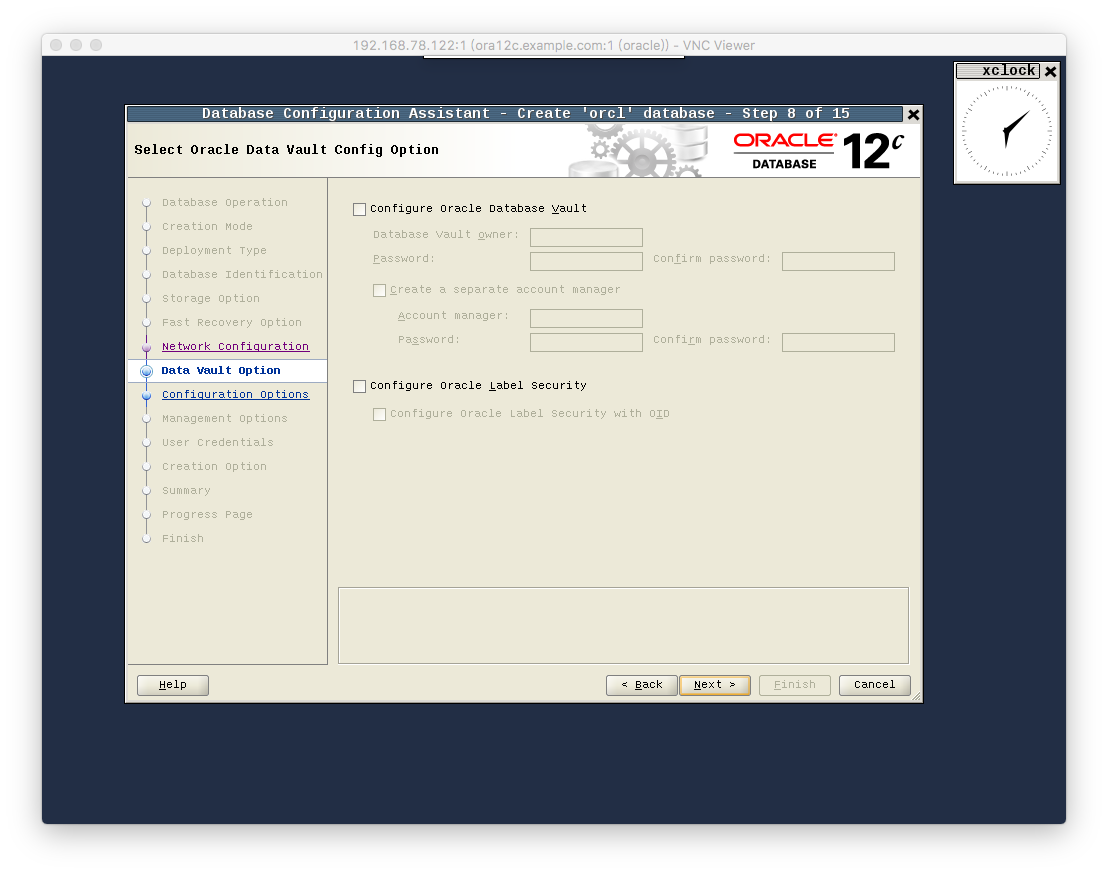

创建数据库

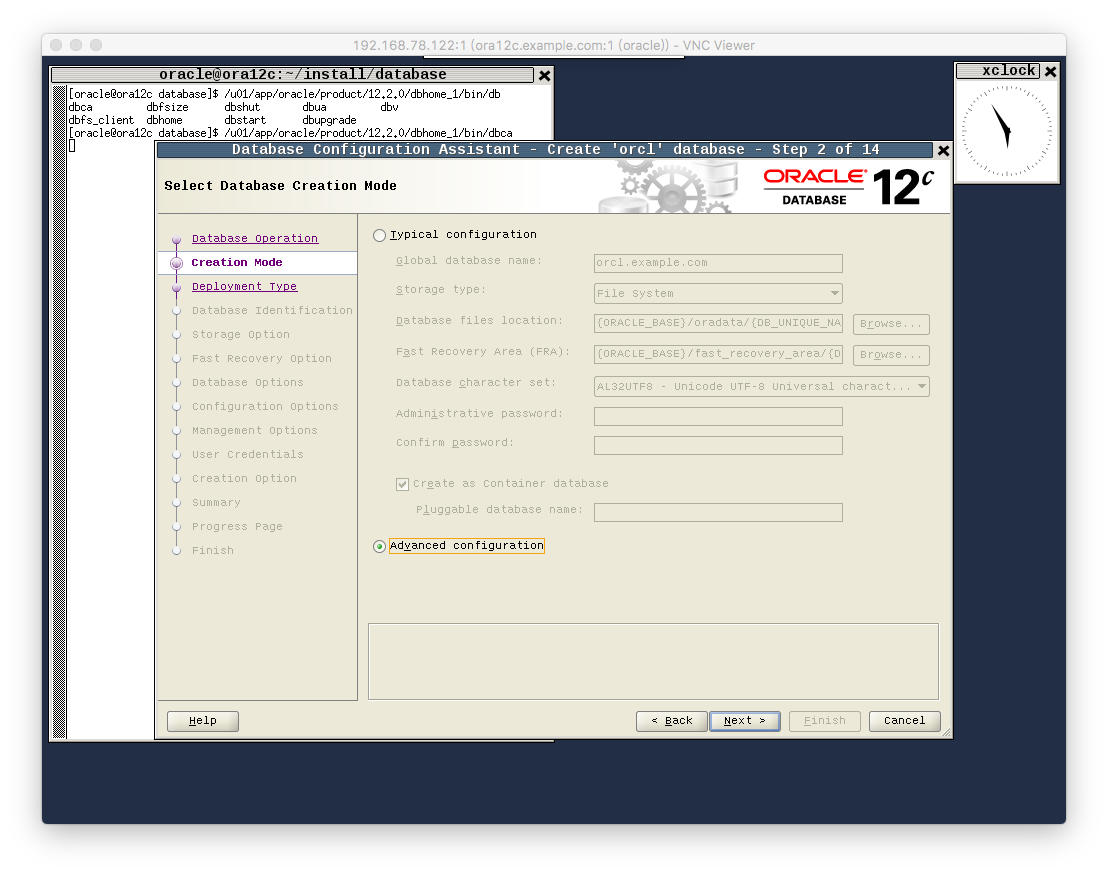

1	[oracle@ora12c ~]$ /u01/app/oracle/product/12.2.0/dbhome_1/bin/dbca

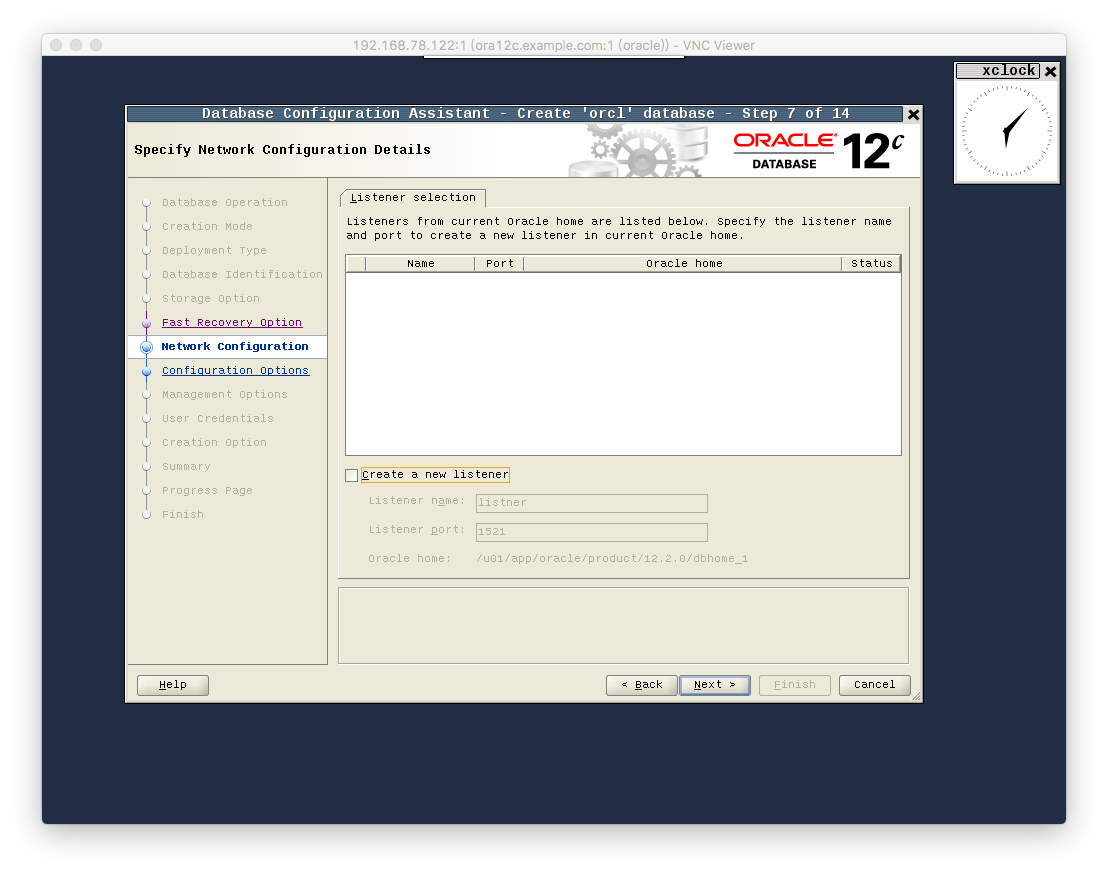

先不创建创建监听器：

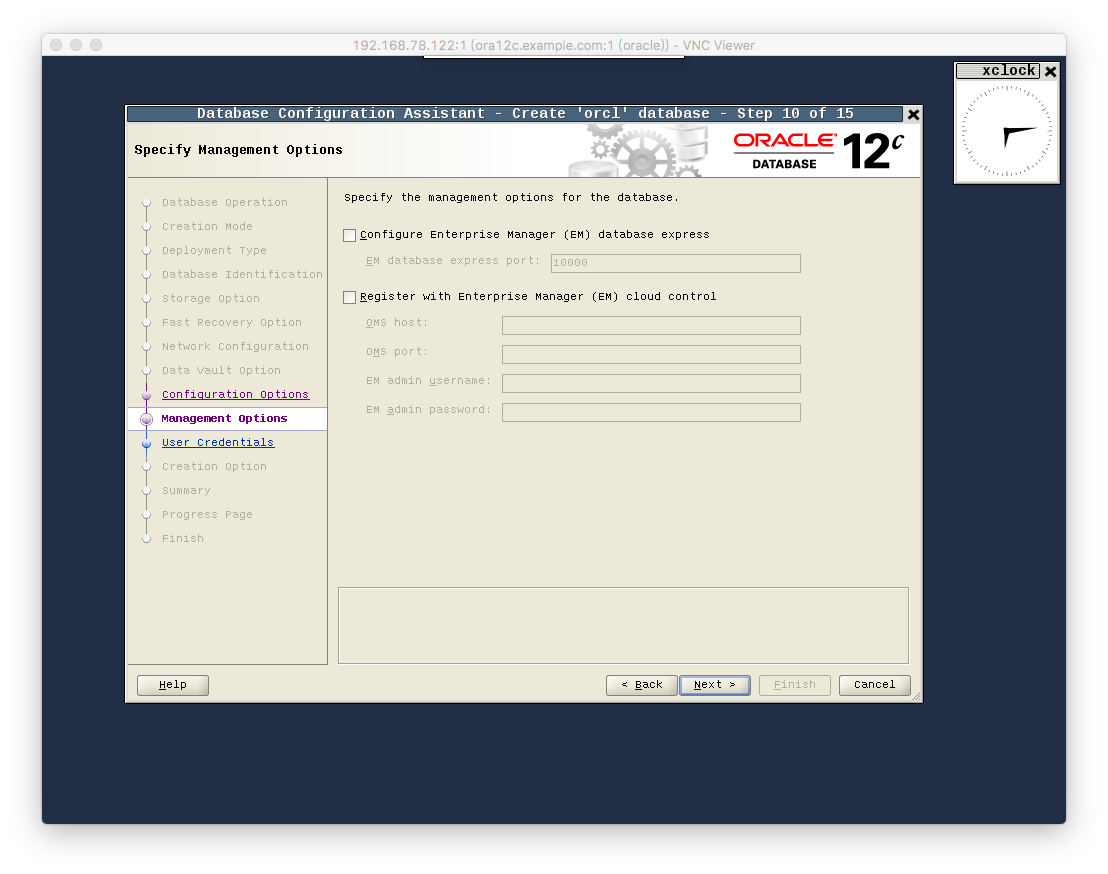

先不注册到EM中

为了方便记忆，全部使用一个密码：oracle1234

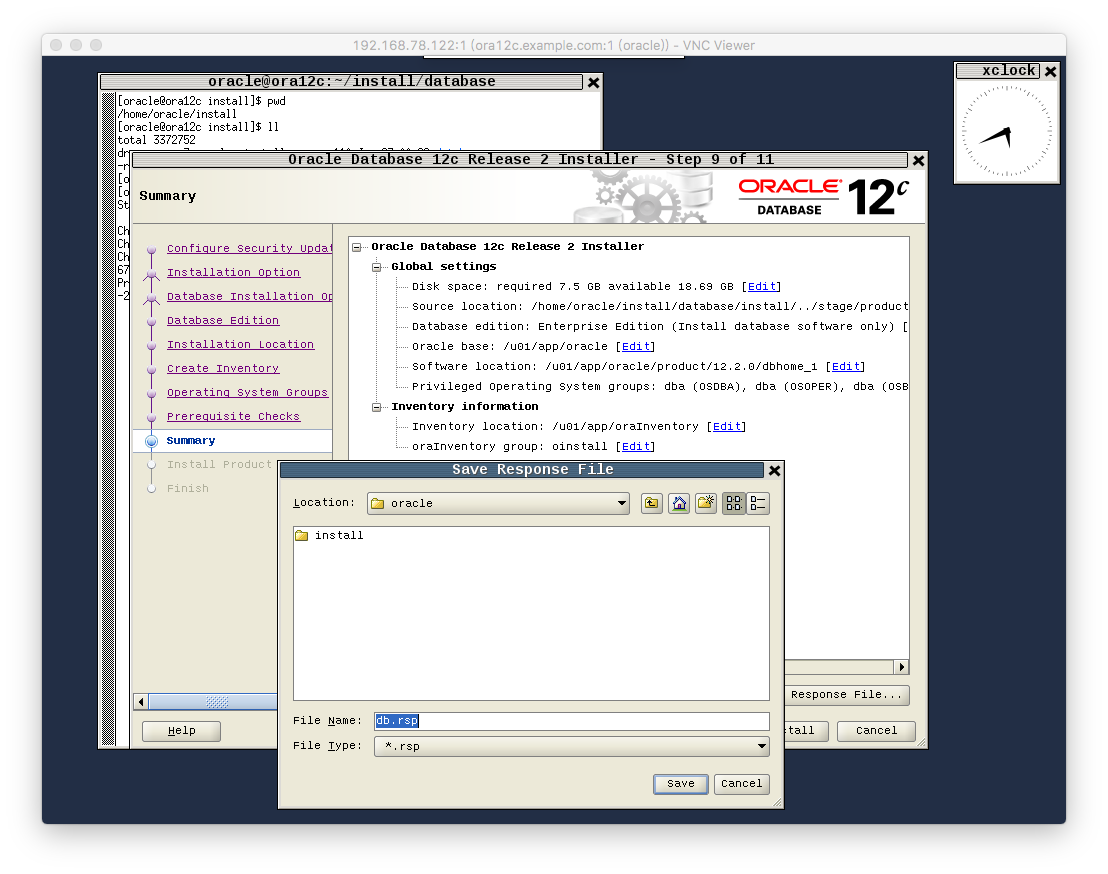

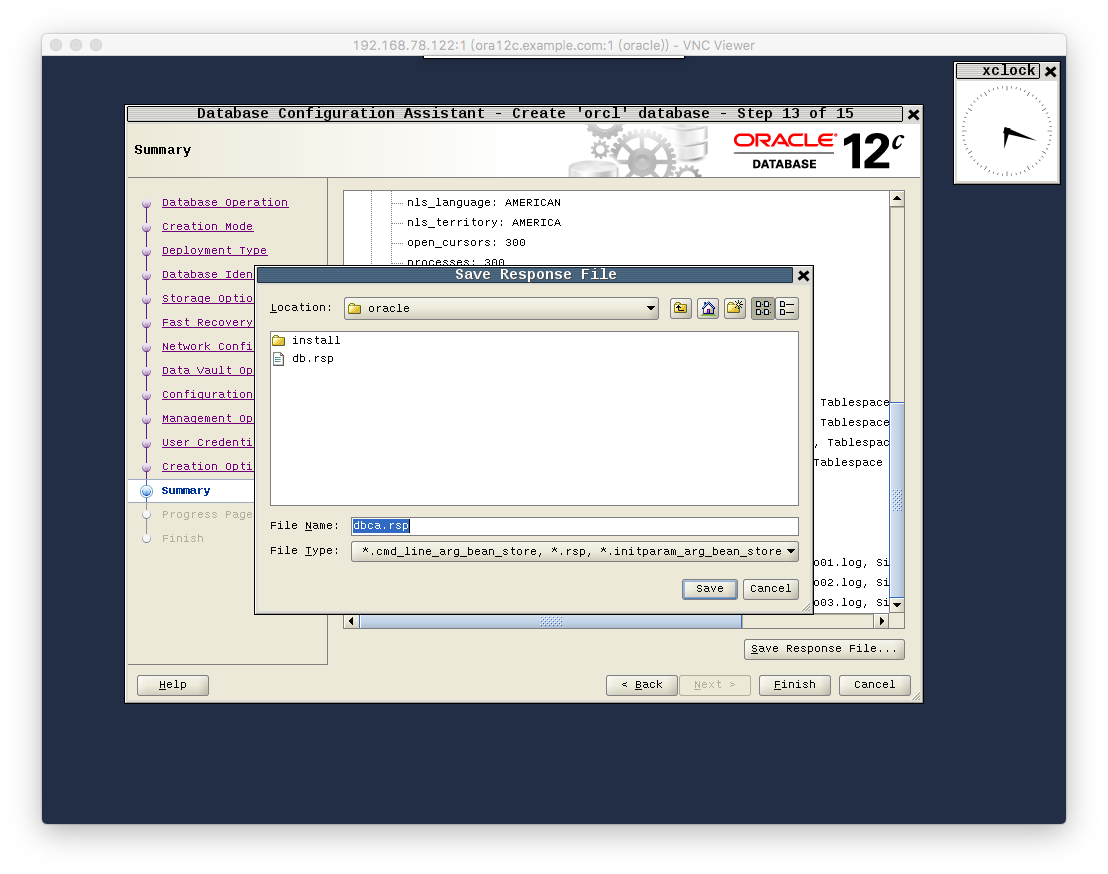

保存响应文件后，开始创建数据库

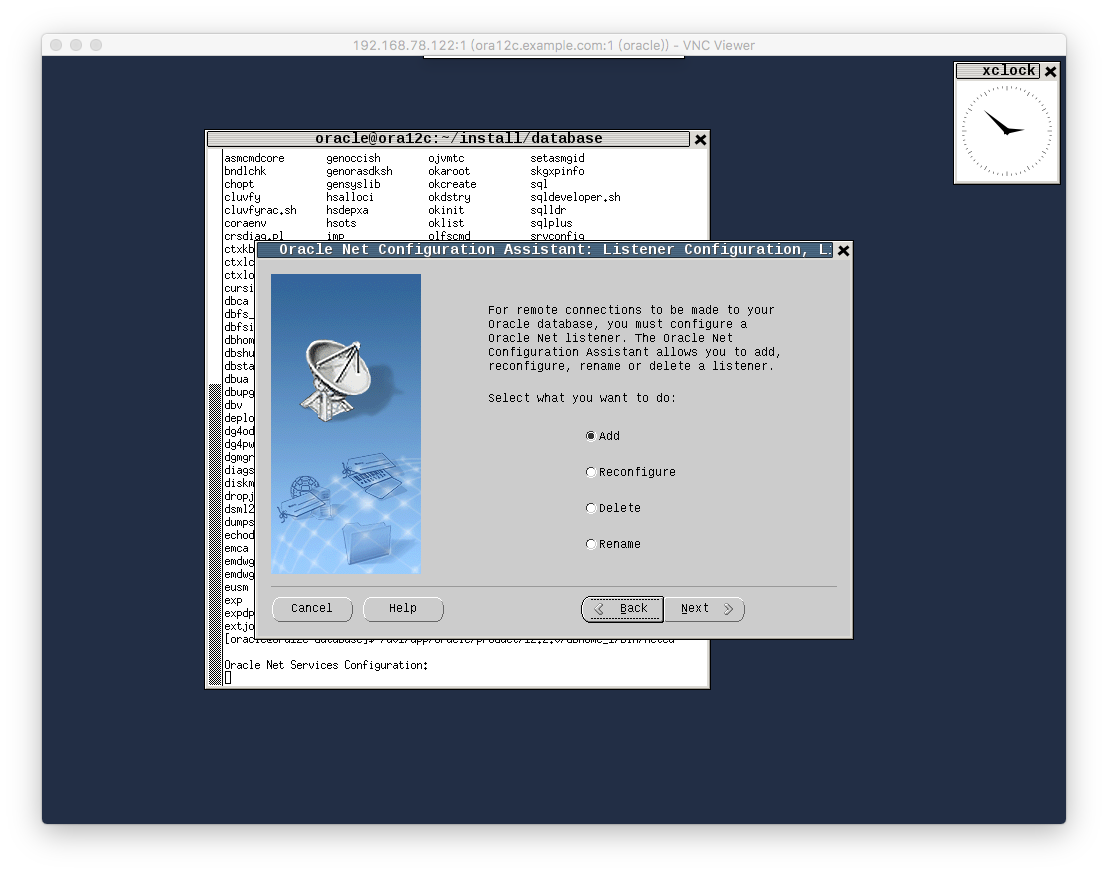

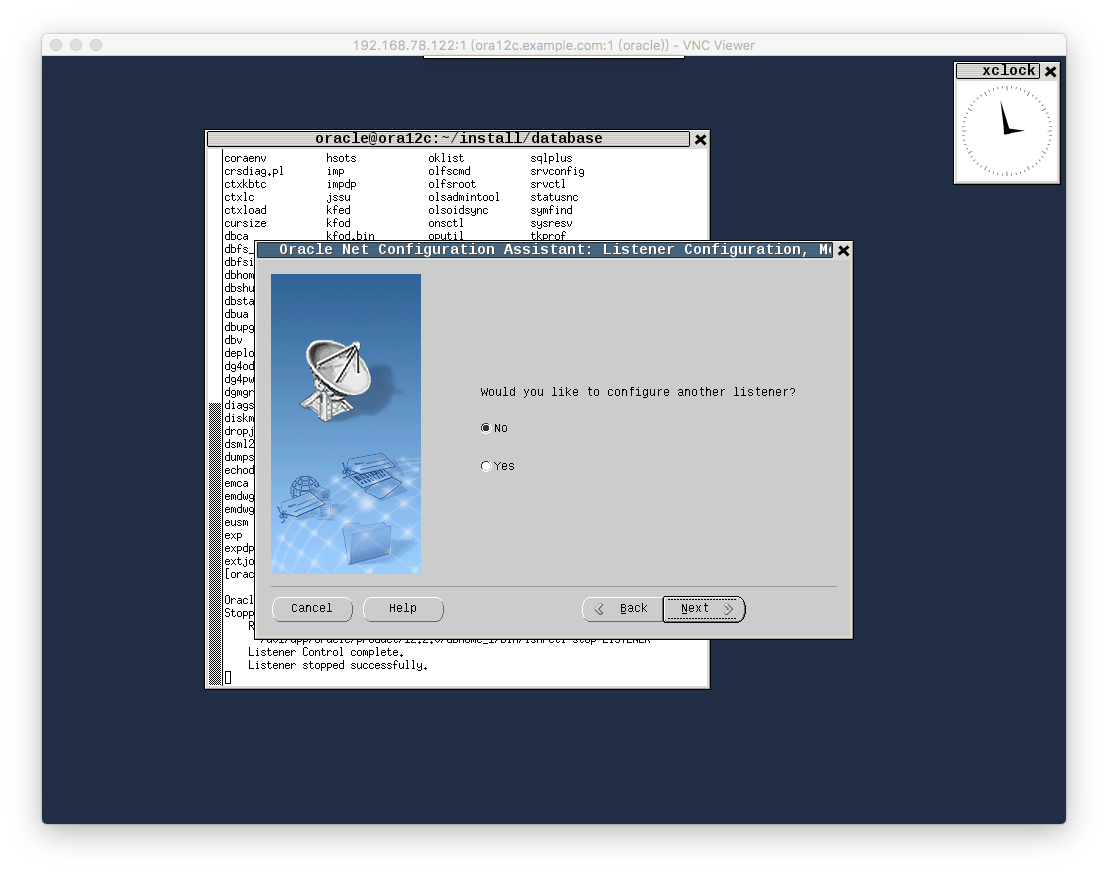

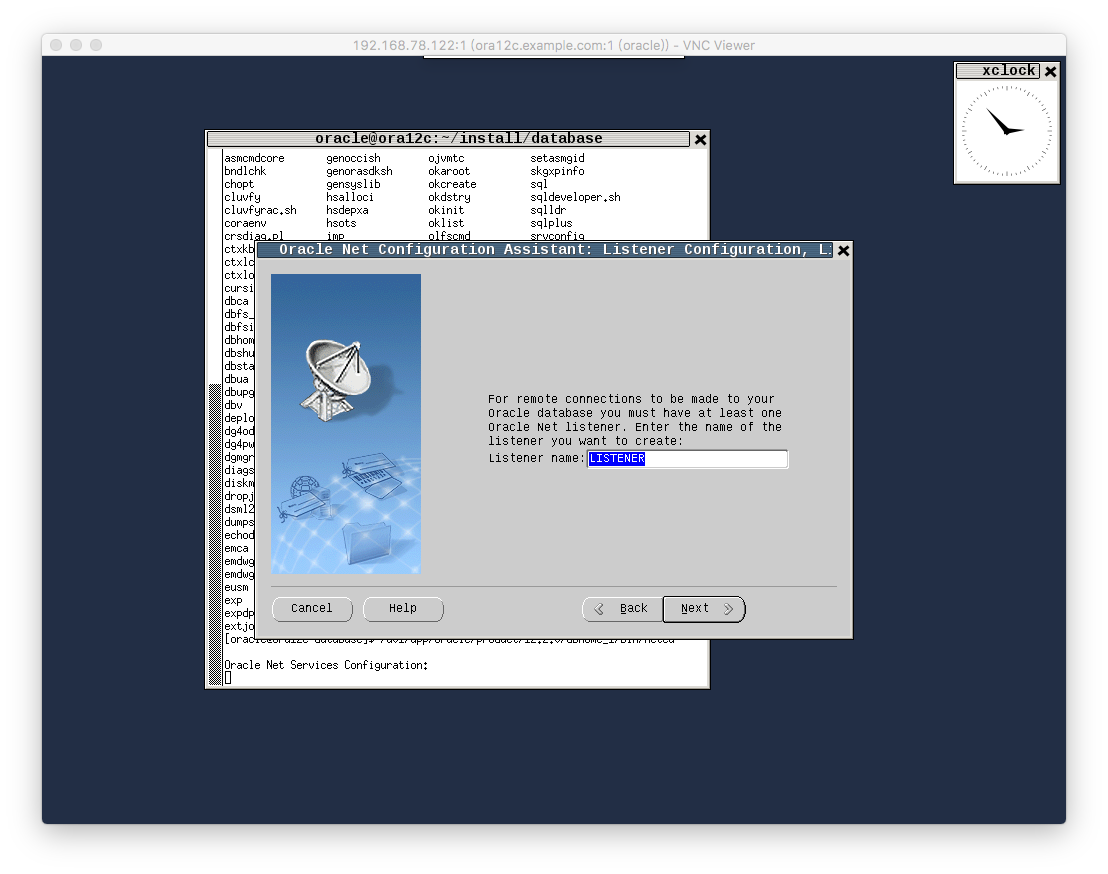

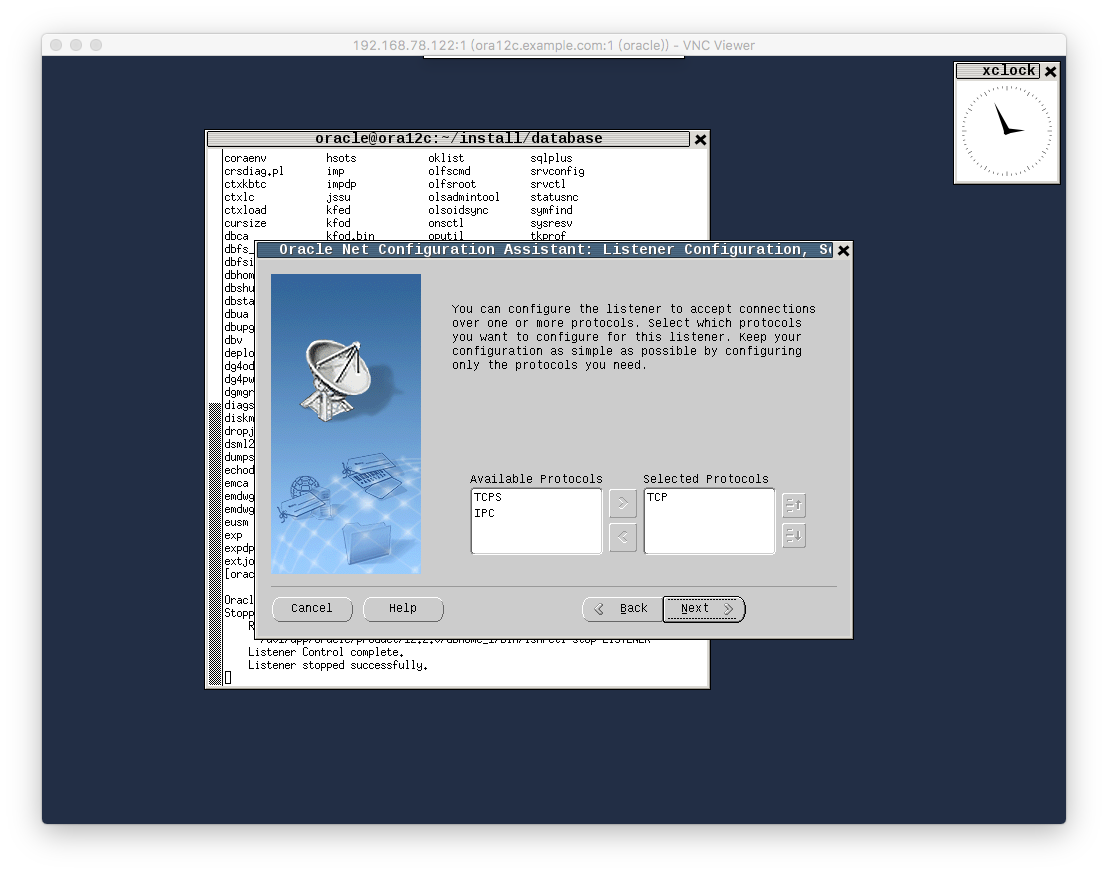

创建监听器

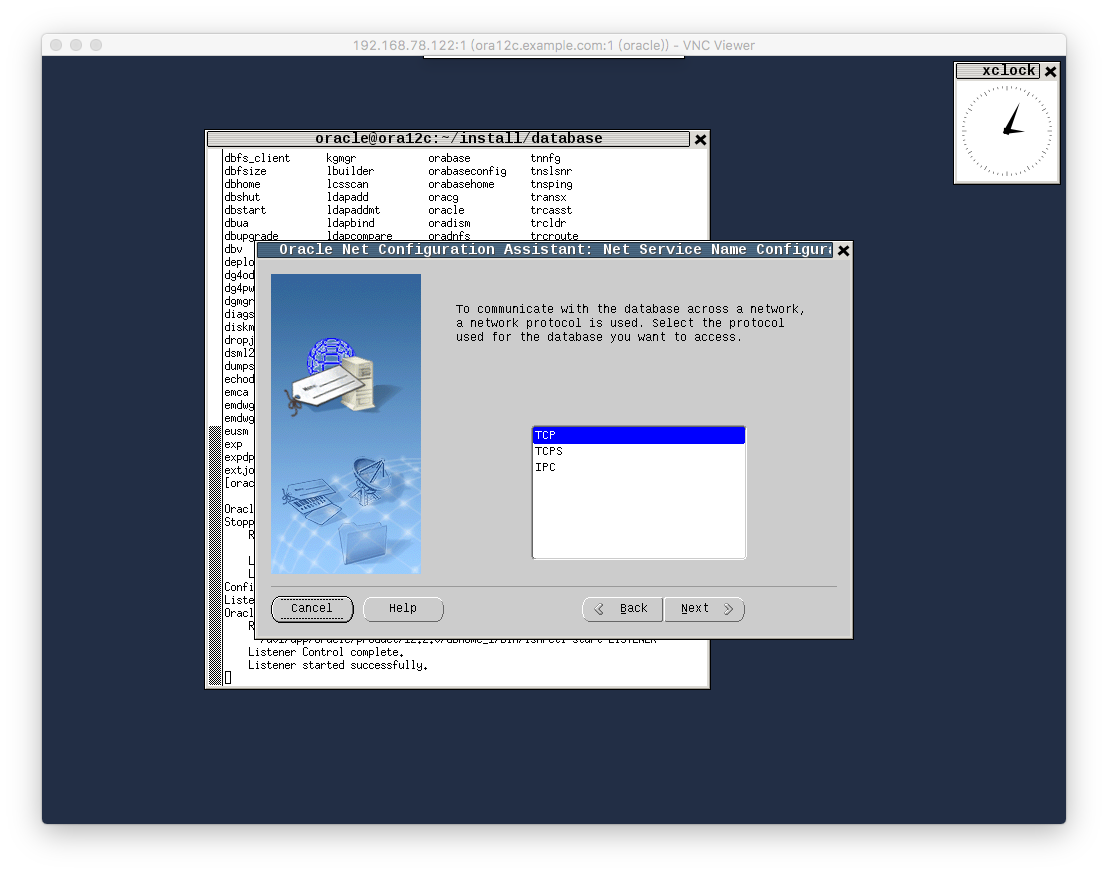

1	[root@ora12c ~]# /u01/app/oracle/product/12.2.0/dbhome_1/bin/netca

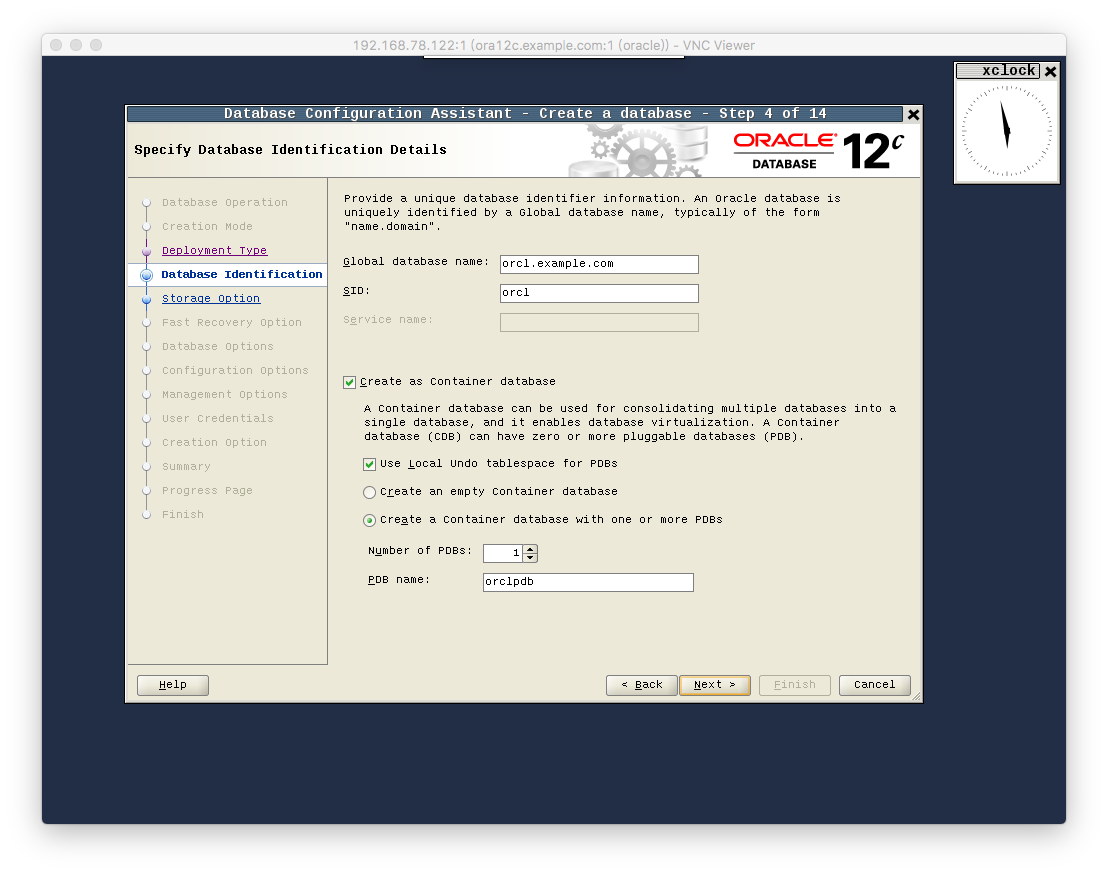

输入全局数据库（Global database name）名称orcl.example.com：

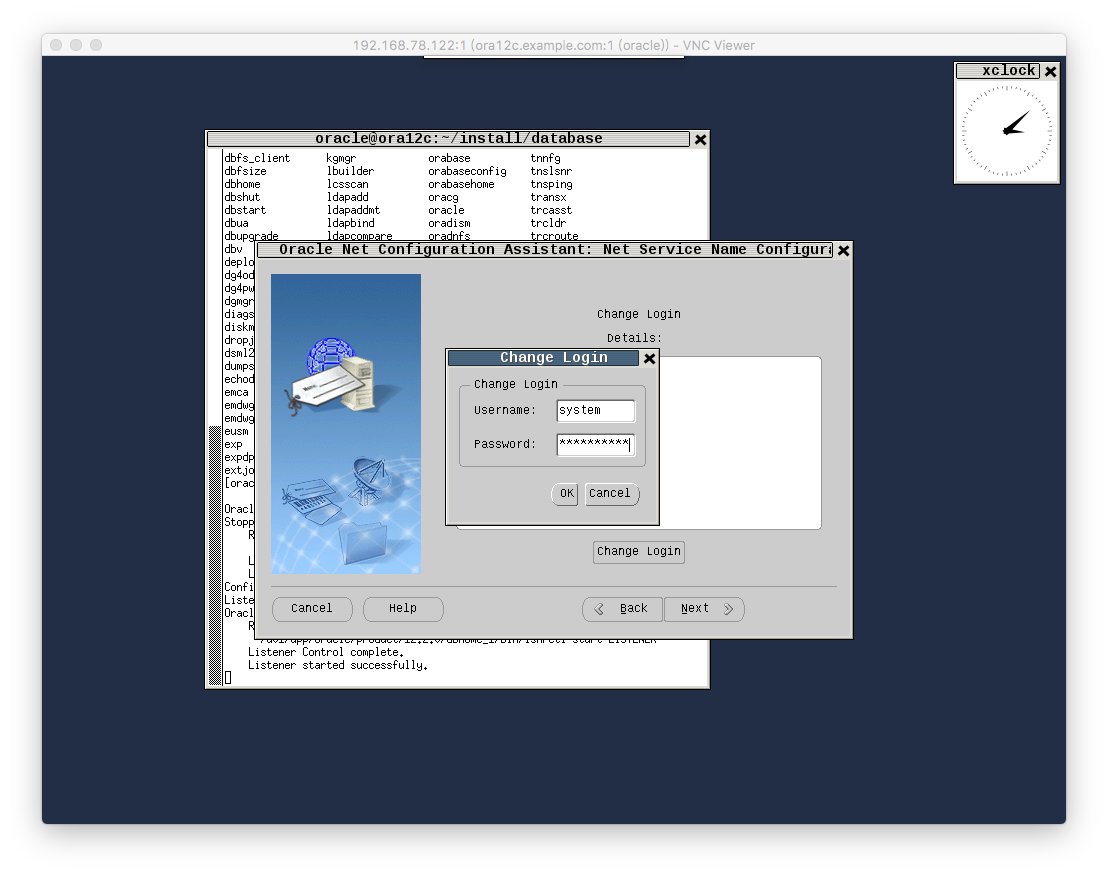

输入用户名system，密码oracle1234进行测试：

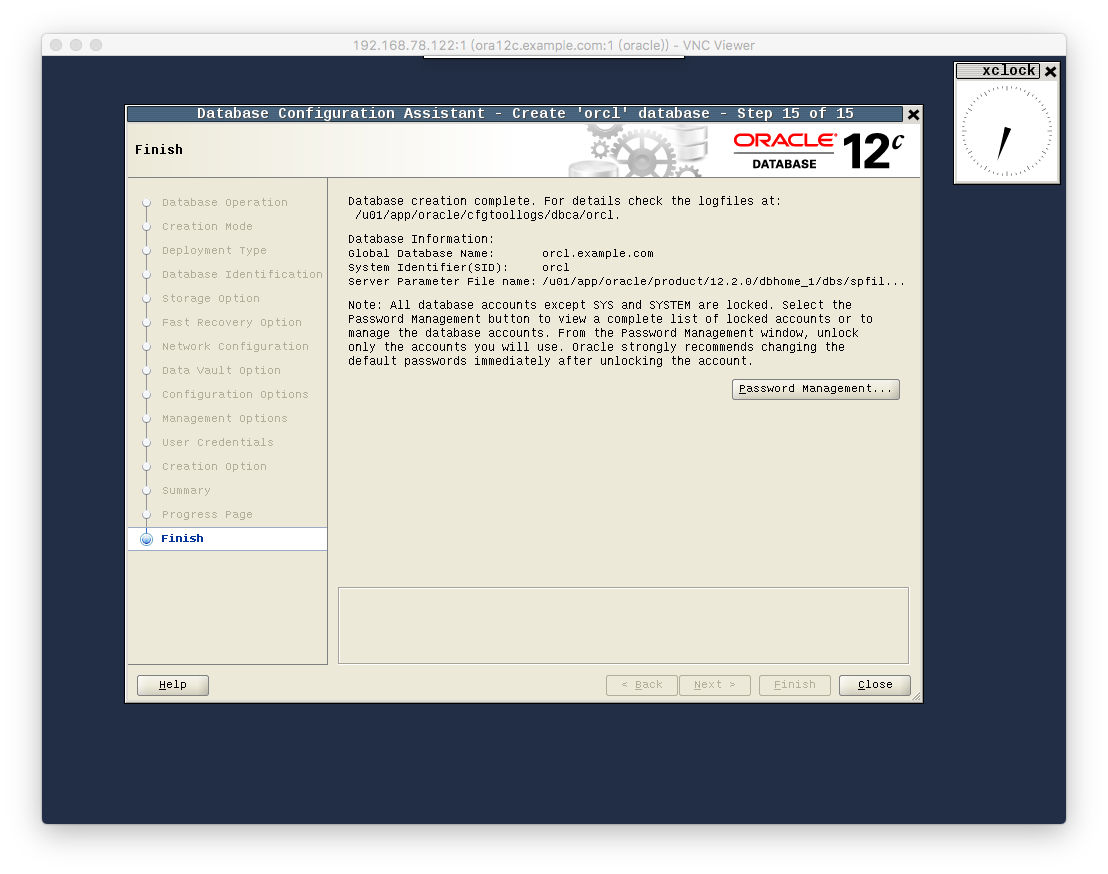

至此，数据库安装完成。

设置用户配置文件

以oracle用户登录，在/home/oracle/.bash_profile中加入如下配置内容：

# Settings for Oracle Database
export TMP=/tmp
export TMPDIR=$TMP
export ORACLE_HOSTNAME=ora12c.example.com
export ORACLE_UNQNAME=orcl
export ORACLE_BASE=/u01/app/oracle
export ORACLE_HOME=$ORACLE_BASE/product/12.2.0/dbhome_1
export ORACLE_SID=orcl
export PATH=$ORACLE_HOME/bin:$PATH
export LD_LIBRARY_PATH=$ORACLE_HOME/lib:/lib:/usr/lib
export CLASSPATH=$ORACLE_HOME/jlib:$ORACLE_HOME/rdbms/jlib

重启时自动启动数据库

以root用户，修改/etc/oratab的最后一行，将N改成Y，保证数据库在系统重启之后自动启动。

1 2	orcl:/u01/app/oracle/product/12.2.0/dbhome_1:Y "/etc/oratab" 23L, 788C

参考官方安装文档，创建自启动脚本/etc/init.d/dbora，输入如下内容：

#! /bin/sh -x
#
# chkconfig: 2345 80 05
# description: Oracle auto start-stop script.
#
# Set ORACLE_HOME to be equivalent to the $ORACLE_HOME
# from which you wish to execute dbstart and dbshut;
#
# Set ORA_OWNER to the user id of the owner of the
# Oracle database in ORACLE_HOME.
ORA_HOME=/u01/app/oracle/product/12.2.0/dbhome_1
ORA_OWNER=oracle
case "$1" in
'start')
    # Start the Oracle databases:
    # The following command assumes that the oracle login
    # will not prompt the user for any values
    # Remove "&" if you don't want startup as a background process.
    su - $ORA_OWNER -c "$ORA_HOME/bin/dbstart $ORA_HOME" &
    touch /var/lock/subsys/dbora
    ;;
'stop')
    # Stop the Oracle databases:
    # The following command assumes that the oracle login
    # will not prompt the user for any values
    su - $ORA_OWNER -c "$ORA_HOME/bin/dbshut $ORA_HOME" &
    rm -f /var/lock/subsys/dbora
    ;;
esac

修改启动脚本的权限：

1 2	# chgrp dba dbora # chmod 750 dbora

将启动脚本注册为自启动服务：

1 2	# chkconfig --add dbora # chkconfig dbora on

PDB Pluggable Database是12c中扛鼎的一个新特性，但是对于CDB中的PDB，默认启动CDB时不会将所有的PDB带起来，这样我们就需要手动alter pluggable database ALL OPEN。解决方法就是使用SYS用户创建如下触发器：

[oracle@ora12c ~]$ sqlplus / as sysdba
CREATE TRIGGER open_all_pdbs
   AFTER STARTUP
   ON DATABASE
BEGIN
   EXECUTE IMMEDIATE 'alter pluggable database all open';
END open_all_pdbs;
/

注册到EM Express中

登录到数据库中，保证XDB已经安装好，通过exec DBMS_XDB_CONFIG.setHTTPPort(5500);开启EM Express，并使用默认端口5500.

[oracle@ora12c ~]$ sqlplus system@orcl
SQL*Plus: Release 12.2.0.1.0 Production on Wed Apr 12 15:37:15 2017
Copyright (c) 1982, 2016, Oracle.  All rights reserved.
Enter password:
Last Successful login time: Wed Apr 12 2017 15:08:54 +08:00
Connected to:
Oracle Database 12c Enterprise Edition Release 12.2.0.1.0 - 64bit Production
SQL> show parameter dispatchers
NAME				     TYPE	 VALUE
------------------------------------ ----------- ------------------------------
dispatchers			     string	 (PROTOCOL=TCP) (SERVICE=orclXD
						 B)
max_dispatchers 		     integer
SQL> exec DBMS_XDB_CONFIG.setHTTPPort(5500);
PL/SQL procedure successfully completed.

查看监听器状态：

[oracle@ora12c ~]$ lsnrctl status
LSNRCTL for Linux: Version 12.2.0.1.0 - Production on 12-APR-2017 15:39:53
Copyright (c) 1991, 2016, Oracle.  All rights reserved.
Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=ora12c.example.com)(PORT=1521)))
STATUS of the LISTENER
------------------------
Alias                     LISTENER
Version                   TNSLSNR for Linux: Version 12.2.0.1.0 - Production
Start Date                12-APR-2017 14:58:34
Uptime                    0 days 0 hr. 41 min. 19 sec
Trace Level               off
Security                  ON: Local OS Authentication
SNMP                      OFF
Listener Parameter File   /u01/app/oracle/product/12.2.0/dbhome_1/network/admin/listener.ora
Listener Log File         /u01/app/oracle/diag/tnslsnr/ora12c/listener/alert/log.xml
Listening Endpoints Summary...
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=ora12c.example.com)(PORT=1521)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=ora12c.example.com)(PORT=5500))(Presentation=HTTP)(Session=RAW))
Services Summary...
Service "4ce29b4f34122507e0537a4ea8c0bfe9.example.com" has 1 instance(s).
  Instance "orcl", status READY, has 1 handler(s) for this service...
Service "orcl.example.com" has 1 instance(s).
  Instance "orcl", status READY, has 1 handler(s) for this service...
Service "orclXDB.example.com" has 1 instance(s).
  Instance "orcl", status READY, has 1 handler(s) for this service...
Service "orclpdb.example.com" has 1 instance(s).
  Instance "orcl", status READY, has 1 handler(s) for this service...
The command completed successfully
[oracle@ora12c ~]$

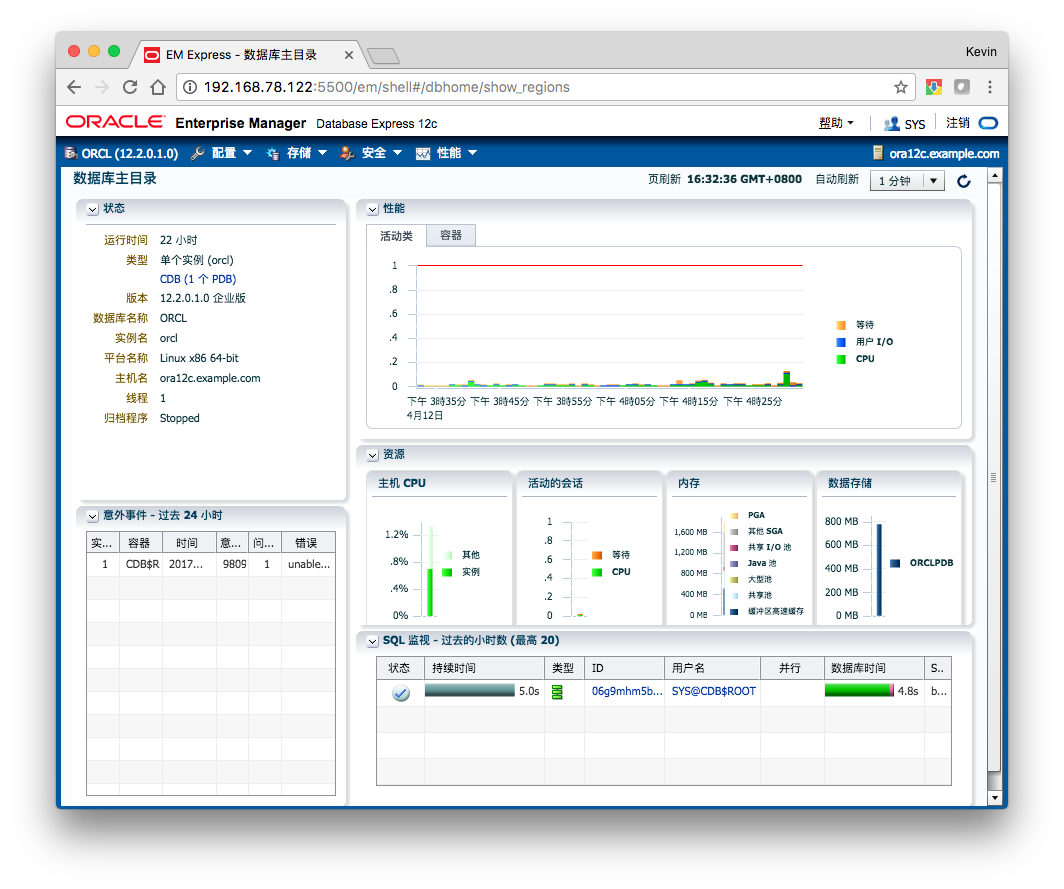

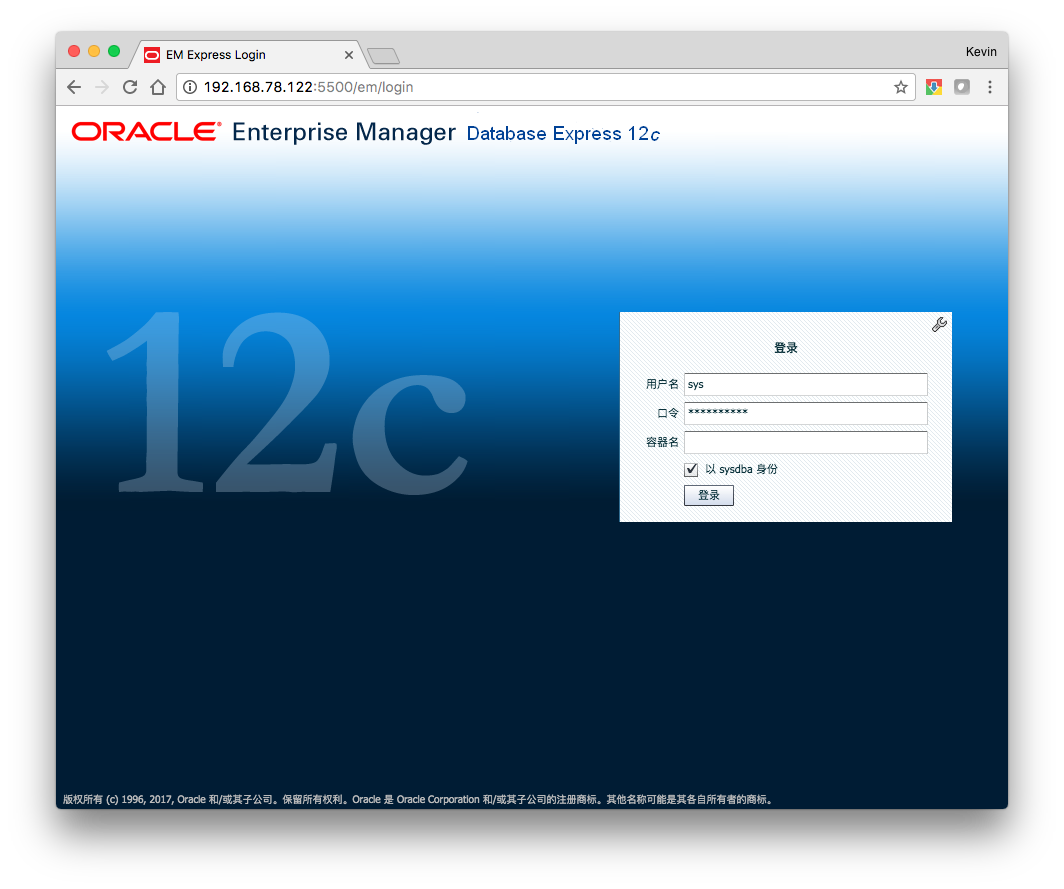

所有服务已经启动完成，可以使用http://192.178.78.122:5500/em来管理数据库了。注意，登录的时候使用用户名sys，密码oracle1234，不指定容器名，并选择以sysdba身份登录。

EM Express启用HTTPS

为CDB启用HTTPS

确认当前的数据库是CDB：

SQL> select name,cdb,con_id from v$database;
NAME      CDB     CON_ID
--------- --- ----------
ORCL      YES          0

查看，并设置CDB的EM Express的HTTPS访问端口为5501：

SQL> select dbms_xdb_config.gethttpsport() from dual;
DBMS_XDB_CONFIG.GETHTTPSPORT()
------------------------------
                             0
SQL> exec dbms_xdb_config.sethttpsport(5501);
PL/SQL procedure successfully completed.
SQL> select dbms_xdb_config.gethttpsport() from dual;
DBMS_XDB_CONFIG.GETHTTPSPORT()
------------------------------
                          5501
SQL>

现在，CDB的用户就可以通过https://192.178.78.122:5501/em来访问EM Express了。

为PDB启用HTTPS

先切换到PDB中：

SQL> col name for a20;
SQL> select con_id,name,open_mode from v$pdbs;
    CON_ID NAME                 OPEN_MODE
---------- -------------------- ----------
         2 PDB$SEED             READ ONLY
         3 PDB                  READ WRITE
SQL> alter session set container=pdb;
Session altered.
SQL>

查看，并设置PDB的EM Express的HTTPS访问端口为5502：


SQL> exec dbms_xdb_config.sethttpsport(5502);
PL/SQL procedure successfully completed.
SQL> select dbms_xdb_config.gethttpsport() from dual;
DBMS_XDB_CONFIG.GETHTTPSPORT()
------------------------------
                          5502
SQL>

现在，PDB的用户就可以通过https://192.178.78.122:5502/em来访问EM Express了。这时，从登陆界面上就看不到那个容器名的输入框了。

普通用户启用访问EM Express

普通用户想要访问EM Express，还需要以下权限：

EM_EXPRESS_ALL，或者
EM_EXPRESS_BASIC

譬如，对于PDB中的一个普通用户test01，可以通过下面的方式赋予访问EM Express的权限：

1
2
3

SQL> grant EM_EXPRESS_ALL to test01;
Grant succeeded.
SQL>

参考文档

How I Enable Autostarting of Oracle Database for Demonstrations and Development - https://blogs.oracle.com/opal/entry/how_i_enable_autostarting_of1
Oracle Database 12c Release 2 Administration - http://docs.oracle.com/database/122/nav/administration.htm
Oracle Database 12c Release 2 (12.2) Installation On Oracle Linux 6 (OL6) and 7 (OL7) - https://oracle-base.com/articles/12c/oracle-db-12cr2-installation-on-oracle-linux-6-and-7
Getting Started with Oracle Enterprise Manager Express - http://www.oracle.com/webfolder/technetwork/tutorials/obe/db/12c/r1/2day_dba/12cr1db_ch3emexp/12cr1db_ch3emexp.html

夕阳下的奔跑

不积跬步无以至千里

Oracle Linux 7.3 下安装 Oracle Database 12c R2
